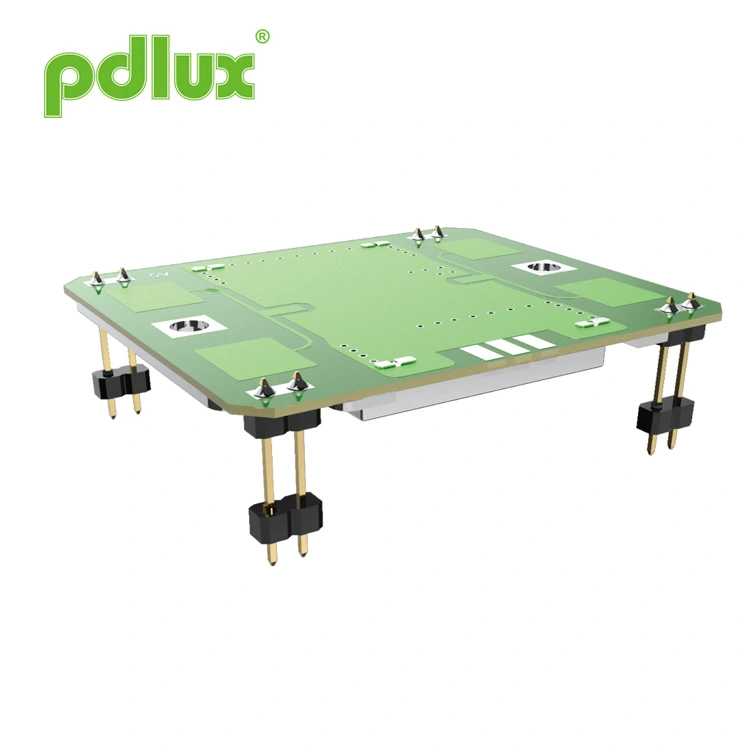

10.587GHz Segurtasun Mikrouhinen Radar Sentsore Modulua
Pdlux 10,587 GHz-ko Segurtasun Mikrouhinen Radar Sentsorearen Moduluak X bandan funtzionatzen du (10,525-10,687 GHz, eskualde bakoitzean pertsonaliza daitekeen maiztasuna). Adabaki antena, DRO, korronte baxua eta tamaina trinkoa dituena, angelu zabala (H planoa) eta angelu estua (E planoa) detektatzeko aukera ematen du muntaketa malgurako. Energia-kontsumoa gehiago murriztu daiteke PWM moduaren bidez. RoHS betetzen du, segurtasun sistemetarako, ate automatikoetarako, mugimendu-argiztapenetarako, IoT eta abiadura sentsoreetarako egokia da.
Eredua:PD-V9H
Bidali kontsulta
PD-V9H
- Maiztasun ezarpena: 10.587GHz ±10M
- Adabaki antena barne
- DRO: Erresonatzaile Dielektriko Oscilato
- DC korronte baxua
- Tamaina Txikia
- RoHS betetzea
| Elementua | Zehaztapenak | |
| Maiztasun Ezarpena | 10,587GHz ±10M | |
| Baldintza | Ta = +25 C，Vin = +5 VDC | |
| Funtzionamendu-tentsioa | +5,0 ± 0,5 VDC | |
| Funtzionamendu Korrontea | <32 mA tip. | |
| Irteera Potentzia | 20 mW (13 dBm) E.I.R.P. tip. | |
| Maiztasun-egonkortasuna | ±5 MHz gehienez. (Ta: -30 eta +55 C) | |
| Itzultzeko galeraren sentsibilitatea | -90 dBc tip. | |
| Bigarren Igorpen Harmonikoa | -40 dBm barrutia | |

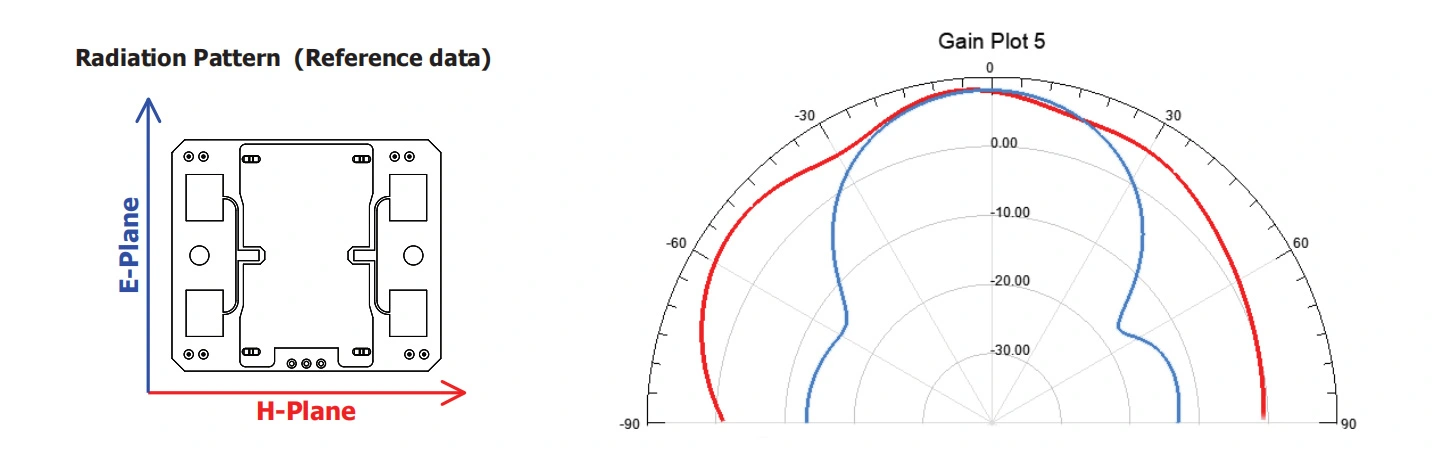

| Antena Beam-zabalera (-3 dB) | E-Hegazkina | 36 graduko nom. (72 graduko angelu osoa) |
| H-Hegazkina | 72 graduko nom. (144 graduko angelu osoa) | |
| RF Interfazea | Adabaki antena | |
| Tenperatura tartea | -30 eta +55 C (Erabilera-esparru estandarra), -40 eta +80 C (Gehieneko erabilera-tartea) | |
| Betetzeko araudia | -30 ETS 300 440 | |
PD-V9 serieko distira sentsoreak X bandan funtzionatzen du. Eragiketa-maiztasuna 10.525GHz arteko maiztasun-tartean dago
10,687 GHz. Erabiltzaileek erosketak pertsonalizatu behar dituzte herrialdeko maiztasun-arauen arabera
kokatuta. Adibidez, 10,525 GHz, 10,587 GHz, 10,687 GHz. PD-V9 serieko sentsoreak oso erabiliak dira segurtasunean eta zaintzan
aplikazio-produktuak, ate-sentsore automatikoak, sentsore mugikorreko argiak, IoT sentsoreak, abiadura-sentsoreak eta hainbat sentsore mugikor
produktuak.
Sentsoreak H-Plane angelu handien detekzioa eta Eplan angelu txikiaren detekzioa ditu. Erabiltzaileek sentsorea angelu ezberdinetan konpondu dezakete
erabileran beharrezkoak. erabiltzaileek sentsorearen lan-korrontea ahalik eta txikiena izatea nahi balute bezala, elikadura-hornidura modua ezar dezakezu
sentsorearen PWM (zeregin-zikloa) modura, lan-korrontea modu eraginkorrean murrizteko.
Erabiltzaileek honako arazo hauek aurkitzen dituztenean jatorrizko sentsorea erabiltzen edo zuzenean ordezkatzen duten bitartean.
1. Lehen erabilera:
PD-V9 serieko sentsorea lehen aldiz erabiltzen ari zarenean eta sentsibilitate handia edo nahikoa ez izatean,
lehenik eta behin egiaztatu anplifikazio-zirkuituaren irabazien ezarpenaren egoera. Eta seinaleak prozesatzeko MCUk erabiltzen duen kalkulu-metodoa
egokia da. Orokorrean, erraza da irtenbide bat aurkitzea.
2. Lehen erabilitako sentsoreak zuzenean ordezkatzean sor daitezkeen arazoak:
Lehen erabilitako sentsoreak zuzenean ordezkatzean, sentsibilitate handiko eta sentikortasun baxuko arazoak ere egon daitezke,
erraz konpontzen da. Anplifikazio-zirkuitua handitzea edo anplifikazio-zirkuituaren irabazia gutxitzea nahikoa da. Ez da beharrezkoa
kontuan hartu MCUren seinalea prozesatzeko algoritmoa.
Erabiltzerakoan hasiberriek behar dezaketen laguntza:
PD-V9 serieko sentsoreak erabiltzean zailtasunak aurkitzen badituzu eta laguntza behar baduzu. Gurekin harremanetan jar zaitezke posta elektroniko bidez. Oro har, erantzunak lor daitezke.
Produktuaren aurkezpena:
Produktuaren aurkezpena PDLUX-ek aldatu eta hobetu dezake edozein unetan beharrezkoa denean. Ez da zertan denek garaiz jakinaraziko.
