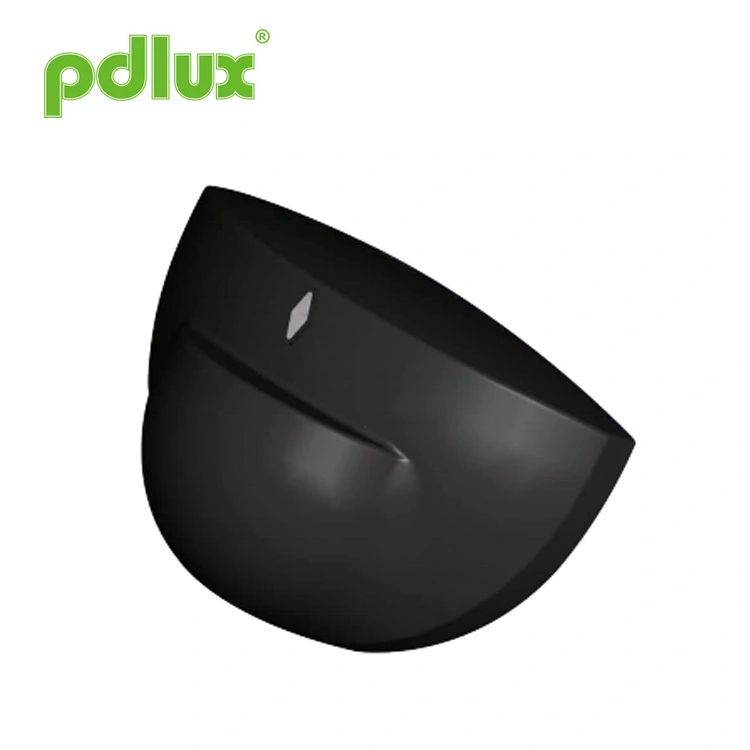

Sentsibilitate handiko 24GHz-eko ate-sentsore automatikoa
Pdlux Txinako hornitzaile bat da 24GHz-ko sentsibilitate handiko ate automatikoko sentsorearen hornitzailea; FFTn oinarritutako programa aritmetiko bat erabiltzen du distantzia zehatza neurtzeko eta interferentzia sendoa baztertzeko. Omron miniaturazko errele bat du, potentzia-kontsumo baxuarekin eta tenperatura-sentsibilitate minimoarekin, sentsore fotoelektriko konbentzionalen aurrean fidagarritasun handiagoa eskaintzen du. Ate-kontrolagailu automatikoetarako eta alarma-sistemako giza detektagailuetarako egokia da, sentsazio-funtzioa pertsonalizagarria da, eta irtenbide bikaina eskaintzen du sarbide- eta segurtasun-aplikazio ugarietarako.
Eredua:PD-DS1015
Bidali kontsulta
| Paketatze-zerrenda barruan | Φ6 Plastikozko hedapena
|
3x30 Torlojua
|
Instrukzioa | Kablea 1X
|
| Kantitatea | 2X | 2X | 1X |
Sentsorea FFT aritmetika programak diseinatu du, eta zehaztasun handia du distantzia detektatzeko eta interferentziaren aurkako gaitasuna.
Neurketa ultra txikia eta potentzia-kontsumo txikia duen Omron errele originala erabiliz. Barne erresistentzia txikia du
tenperaturarekiko sentibera ez dadin. Fidagarritasuna irteera fotoelektriko arruntak baino askoz handiagoa da. Egokia da
Auto-ate-kontrolagailu mota desberdinak alarma-sistemetarako giza detektagailu gisa ere aplika daitezke. Gainera, sentsazio funtzioa daiteke.
pertsonalizatua izan. Sentsoreak kostu-errendimendu onena du horrelako produktuetan.
| Energia iturria | AC: 10-24V DC: 12-35V |
|
| Egoneko korrontea | <15mA | |
| Lan-korrontea | 25mA Balio tipikoa | |
| Irteera-gaitasuna | 35 V, 0,5 A gehienez | |
| Irteeraren Iraupena | 500 ms | |
| HF sistema | 24,125 GHz CW radarra，ISM banda | |

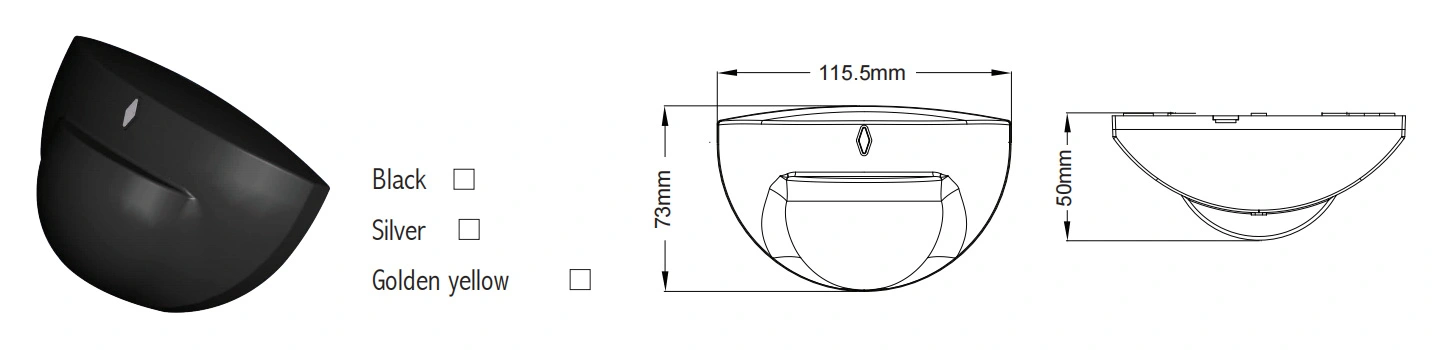

| Estalkiaren kolorea | Beltza/Zilarrea/Urrezko horia | |
| Instalazioa eseri | Horma-instalazioa | |

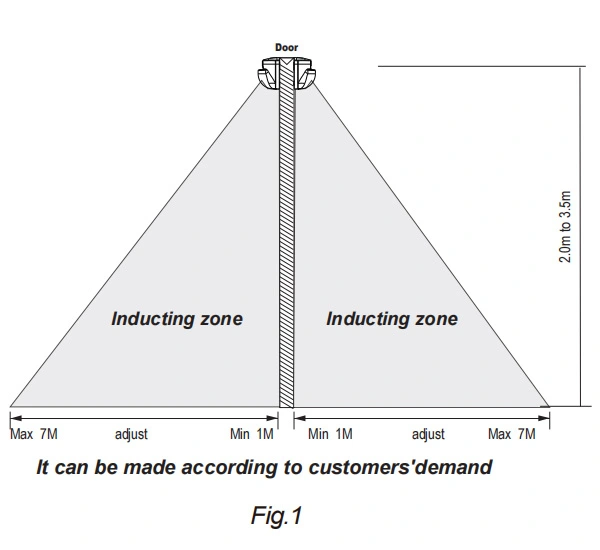

| Muntatzeko altuera | 2,0 m-tik 3,5 m-ra | |
| Detekzio angelua | 90° (hormako instalazioa) egin daiteke Bezeroen eskariari erantzunez | |
| Detekzio-eremua | 1 m (gehienezko sentsibilitatea, zunda lurretik perpendikularra) 7m (gehienezko sentsibilitatea, zunda aurrera) |
|
| Laneko tenperatura | -20°C~50°C | |
| Laneko hezetasuna | <93% RH | |
1. Hartu fidagarritasun handiko 24.125GHz K banda mikrouhin radar sentsore modulua.
2. Hainbat ingurunetan lan egitea (Beroa, hezea, zaratatsua eta haizea. Mugitzen diren beste objektuek esku hartu gabe, zurrupatu mugitzen diren autoak edo animaliak bezala)
3. Diseinu txiki eta praktikoa, oso erabilia den ate mota desberdinetarako.
4. Osasunaren Mundu Erakundearen sentsazio teknologia aurreratua hartzea, osasunarentzat kaltegabea.
5. Sentze-distantzia eta angelua egokitu daitezke eszena ezberdinen eskakizunak betetzeko.

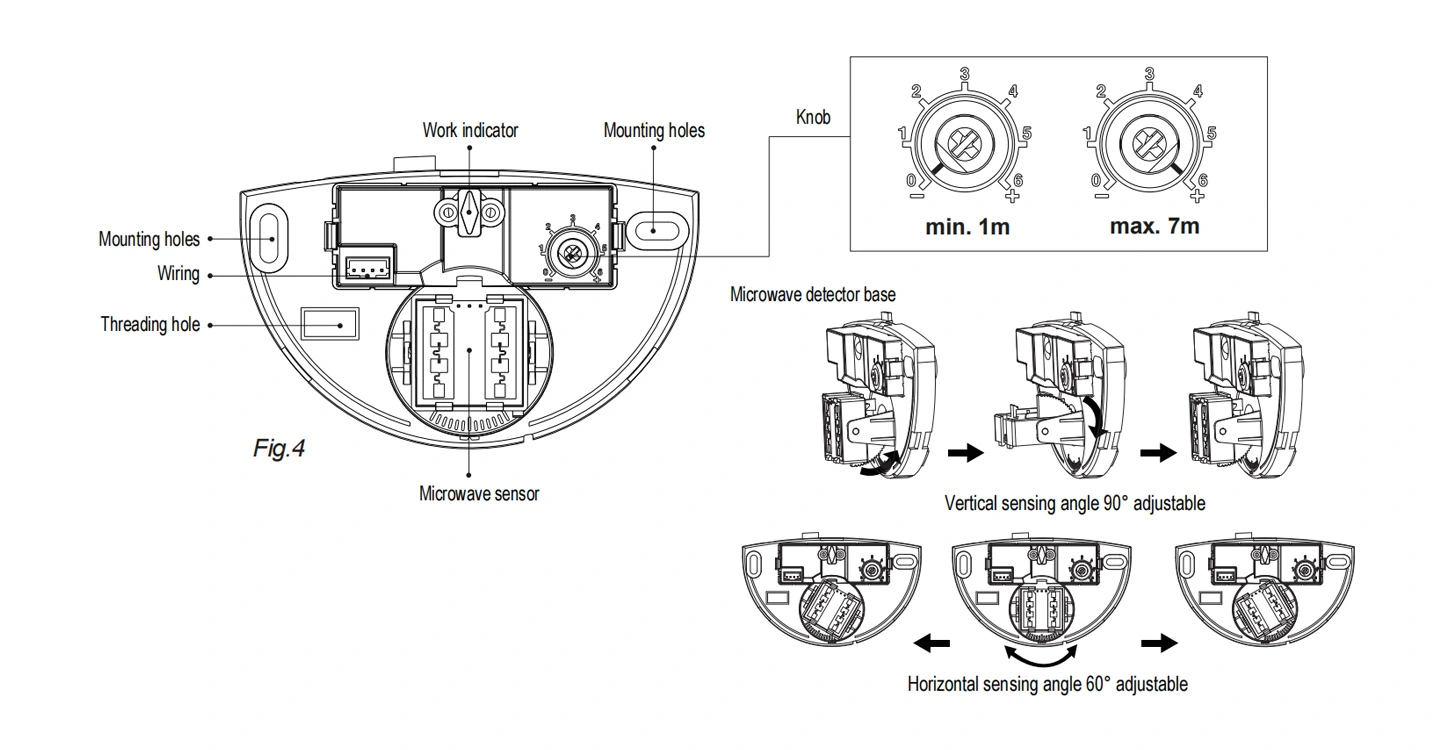

Erlojuaren norantzan guztiz biratzea da gutxieneko distantzia (1m inguru), guztiz erlojuaren orratzen norantzan gehienez (7m inguru). Pertsonaren altuera bada,
irudia eta mugimenduaren abiadura aldatzen dira, detekzioa ere aldatuko da, hau da, abiadura handiagoak detekzio distantzia laburragoa izango du.
Detekzio-distantzia hau detektagailuak aurrealdera begira dagoenean doitzen den distantzia da. Sentsorea instalatzean, sentsore-angelua doitu
eta distantzia eszena praktikoaren arabera. Ziurtatu atea irekitzeko nahikoa sentsazio-distantzia. Ez ezarri sentsazio luzeagoa
pasatzen diren pertsonen edo autoaren atea abiarazte okerra gertatuz gero distantzia.
Oharra: produktu hau erabiltzean, egokitu sentsibilitatea (detekzio-barrutia) balio egoki batera, baina gehienez ere saihesteko.
hostoak eta gortinak, animalia txikiak edo interferentziak okerreko mugimendua erraz hautemateak eragindako erreakzio anormala.
sare elektrikoa eta ekipo elektrikoa. Aipatutako guztiak akatsen erreakzioa ekarriko du. Produktuak normalean funtzionatzen ez duenean,
Mesedez, saiatu sentsibilitatea behar bezala jaisten, eta gero proba ezazu. Giza mugimenduak sentsorearen indukzioa eragingo du, beraz, azpian zaudenean.
funtzioaren probak, mesedez utzi indukzio-eskualdea eta ez egin mugimendurik sentsorearen etengabeko lana saihesteko.

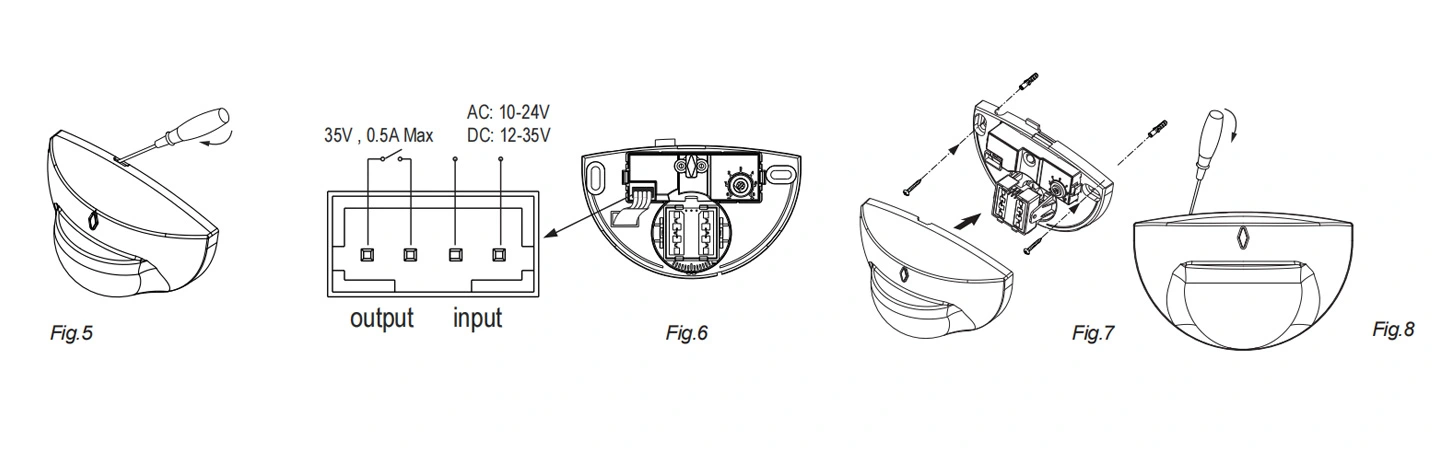

1. urratsa Kendu estalkia produktua instalatu aurretik (5. irudia bezala).
2. urratsa Markatu zuloaren posizioa arkatz batekin produktua non instalatu nahi duzun zehaztu ondoren.
Oharra: zurezko horma bada, ez dago plastikozko hedapen torlojua erabili beharrik, lotu torlojua bihurkinarekin.
3. urratsa Zulatu zuloak arkatza marka dagoen hormetan zulagailu elektriko batekin eta lortu plastikozko hedapena zuloaren barruan.
4. urratsa Konektatu kablea produktura kablearen sarrerako baoetatik (6. irudia bezala).
5. urratsa Torlojuak erabiliz, instalatu oinarria hautatutako posizioan eta egokitu botoia (7. irudia bezala).
6. urratsa Lotu estalkia horman instalatu den oinarrian (7. irudia bezala).
Ireki sensora instalatu ondoren doitzeko: sartu bihurkina estalkiaren eta oinarriaren arteko junturan eta atera estalkia. (8. irud.)
Ondorengo egoerek akatsen erreakzioa ekarriko dute.
1、Objektu kulunkarian instalatuta egoteak errore erreakzioa ekarriko du.
2、Haizeak botatako gortina dardarak akatsen erreakzioa ekarriko du. Mesedez, hautatu instalatzeko leku egokia.
3、Trafikoa okupatuta dagoen tokian instalatuta egoteak errore erreakzioa ekarriko du.
4、Inguruko ekipo batzuek sortutako txinpartek errore-erreakzioa eragingo dute.
