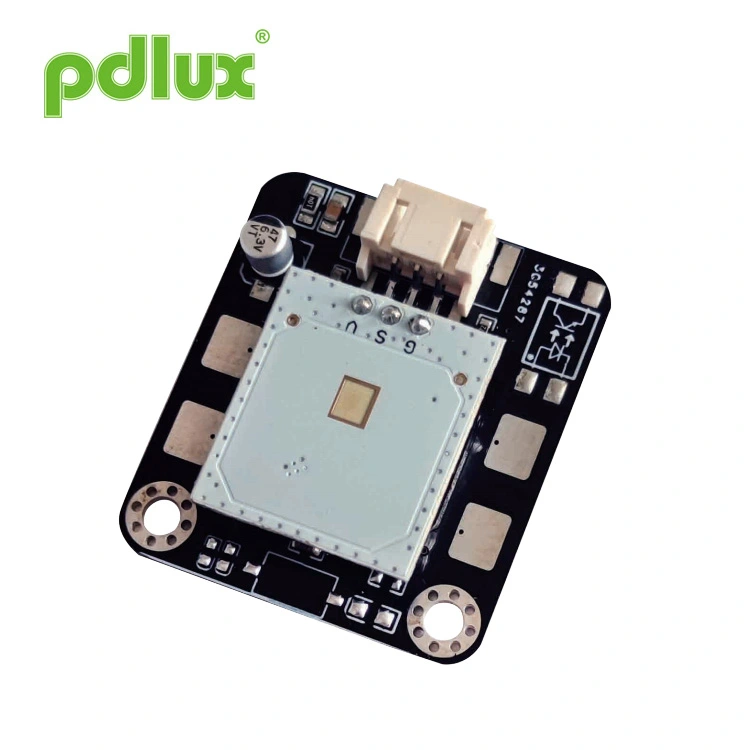

24GHz Etxeko Segurtasuneko Intrusio Radar Sensorea
Pdlux 24 GHz-ko Etxeko Segurtasuneko Intrusio Radar Sentsorean espezializatu da 30 urte baino gehiagoz. Sentsore hau uhin milimetrikoko sentsore bat integratzen duen modulu trinkoa da MCU batekin, keinuetan oinarritutako kontakturik gabeko kontrolerako. 10-30 cm barruko esku uhinak antzematen ditu hainbat angelutatik eta komando desberdinak onartzen ditu swing zenbaketen bidez. Ateak, argiak eta beste elektronika batzuk funtzionatzeko ukitu gabeko modua eskaintzen du, etxeko segurtasunerako eta automatizaziorako aproposa da.
Eredua:PD-V18-M1
Bidali kontsulta

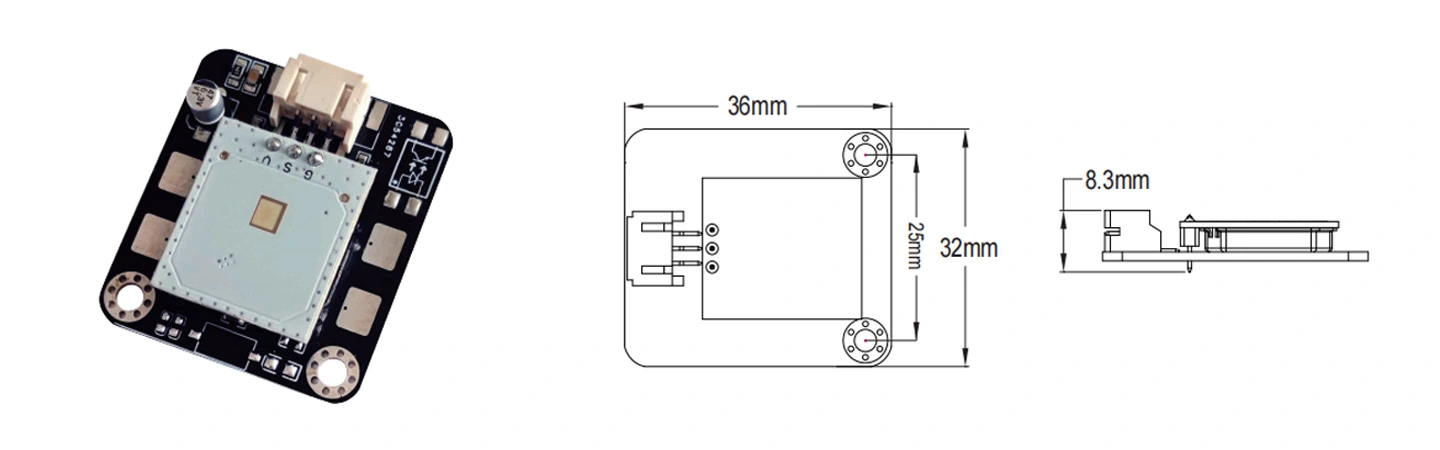

PD-V18-M1 uhin super milimetrikoko sentsore batek eta anplifikazio-zirkuitu batek + MCUk osatutako aplikazio modulua da.
kontakturik gabeko kontrolerako diseinatua. Uhin hurbileko uhinak hautemateko kontrolagailu modulua ere deitu daiteke. Bere aplikazioa
eszenatokiak oso zabalak dira, lan elektrikoa kontrola dezakezu edo eskua astinduz itzal dezakezu hainbat angelutan.
10-30cm, eta kulunka kopuruarekin ekoizpen desberdinak ere sor ditzakezu. Adibidez: zabu bat irekitzeko
ate elektrikoa; argiztapen sistema irekitzeko bi kulunka.
Batez ere, epidemiaren bataioaren ondoren, jendeak harreman publikoaren etengailuarekiko erresistentzia bizia du. Horretarako da
arrazoia uhin-sentsore sistema bat garatu dugulako, antzeko elektriko eta elektronikoetan ere aplika daitekeena
produktuak, irudimenerako leku gehiago izan dezazun.
Hau kontakturik gabeko kontrolerako bereziki diseinatutako aplikazio modulua da. Diseinuaren hasieran, guztiz
produktuen aplikazioa produktu desberdinetan kontuan hartu da, beraz, bereziki diseinatu dugu uhin milimetroko sentsore mugikorra
(24.125GHz) bolumena tamaina ultra-txiki batean, eta seinalea anplifikatzeko zirkuitua eta MCUa PCB batean planifikatu ziren,
trinkoa eta egonkorra zena. 10-30 cm-ko tartean aplika daitezkeen moduluek etxetresna elektrikoak kontrola ditzakete
eskuaren keinu batekin. Erabiltzaileek produktu desberdinetan aplika dezakete beharren arabera. Sentsazio-distantzia pertsonalizatu daiteke
bezeroaren beharren arabera.
| Parametroa | Oharrak | Min | Tip | Max | Unitateak |
| Hornidura Tentsioa | Vcc | 3.0 | 5.0 | 5.2 | V |
| Egungo Kontsumoa | Icc | 10 | 18 | 20 | mA |
| Irteera-gaitasuna | Goiena | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Biltegiratze-tenperatura | Tstg | -10 | -10 | +60 | ℃ |
| Maiztasun Ezarpena | f | 24.000 | 24.125 | 24.250 | GHz |
| Erradiatutako potentzia (EIRP) | Putzu | <2,0 | <2.5 | <3,0 | mW |
| Biltegiratze giroko hezetasuna | %45~%65 | %45~%65 | %45~%65 | %45~%65 | RH |

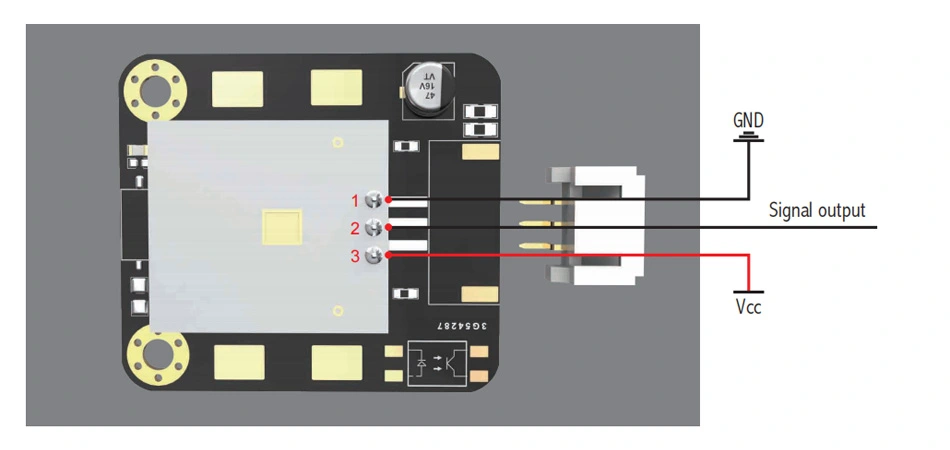

Aplikazio-moduluaren interfazea pin goiburu bat da
2.0mmx3pin-ko altuera.
Oharra: Modulu honen tentsio finkoa 5V-koa da, 3V-ra aplikatuz gero,
errendimendu-desberdintasunak egon daitezke.
1. Ekipamenduari kalteak ekiditeko, kontuz ibili behar da. ESD babesteko neurriak hartu behar dira
biltegiratzeko, manipulatzeko, muntatzeko eta probatzeko faseak. Ez ukitu modulu honen radar antena eta pinak, eta ez
ukitu pinak multimetro batekin neurtzeko.
2. Kanpoaldean instalatutako PD-V18-M1-rako, detektagailuak euri tantaren seinalea hauteman dezake euria ari duenean. Hau da, egun euritsu batean kanpoan instalatutako radar detektagailuak euri tantak hauteman ditzake.
Erabilitako uhin milimetrikoen sentsorearen ondorioz, metalezko materiala ezin da sentsorearen aurrean erabili, eta ingeniaritza plastikoa erabili behar da etxebizitzaren material gisa. Potentzia-seinale-transceptor txikia denez, karkasaren lodierak ere nolabaiteko diferentzia du seinalearen atenuazioan. Eskaera egin baino lehen, erabiltzaileak erabilera-ingurunea eta baldintzak oso-osorik azaldu behar ditu, eta behar izanez gero, instalatu behar diren produktuak eman diezazkiguke, eta neurrira egin ditzakegu.
Produktu honen eragina zertxobait aldatuko da produktu desberdinetan erabiltzen denean. Erabiltzaileek sentsibilitatea mozteko bertsio bat eskatzeko eska dezakete, eta eskakizun bereziak aldez aurretik azaldu daitezke PDLUX-ekin. Sentsore eta software algoritmo desberdinak hauta daitezke erabiltzailearen eskakizun ezberdinen arabera.
Modulu honek 3V-5V interferentziarik gabeko DC horniduran funtziona dezake.
Zer gerta daiteke:Detekzio-eremuan mugitzen den objekturik ez dagoenean, probatutako funtzionamendu okerrak interferentzia-iturri indartsu batek eragin ohi du. Esate baterako, seriean elikatze-kablearen bidezko interferentziak; Adibidez, telefono mugikorren interferentziak; Adibidez, soldadura makina soldatzerakoan arkuak eragiten duen interferentzia indartsua. Mesedez, egiaztatu goian dauden interferentzia iturriak.
Goiko abisuak arretaz irakurri eta ulertzea espero da.
