Doppler radar sentsorea
Doppler Radar Sentsoreak beira, plastikoa eta egurra barneratu ditzake, beraz, mikrouhin-sentsorea beira, plastiko edo egurrezko lodiera jakin bateko itzalaren barruan instala daiteke. Adibidez, argiztapenetan aplikazioa, behean erakusten den moduan konexioa eginez gero bakarrik alda ditzakezu argiztapen arruntak sentsore automatikoko argietara.

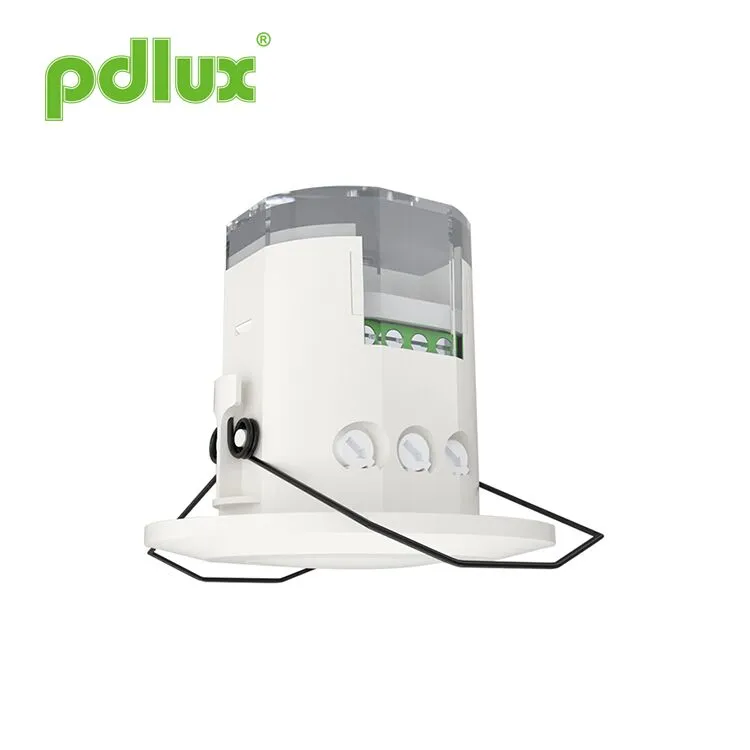

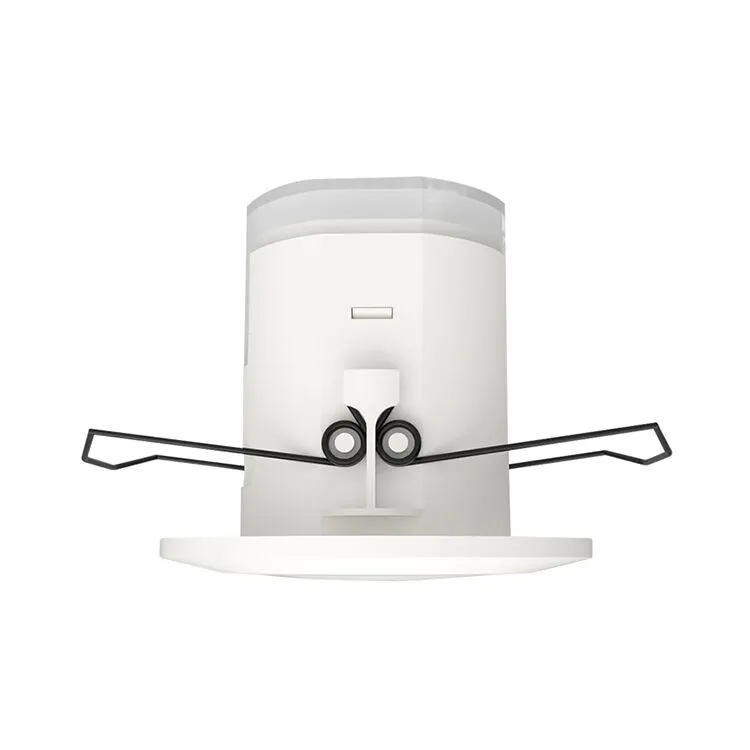

Eredua:PD-MV1018A
Bidali kontsulta
Laburpen
Zehaztasun handiko mikrouhin-sentsore digitala da, detekzio-eremua 360°-koa eta lan-maiztasuna 5,8 GHz-koa. Doppler printzipioan oinarritzen da, igorpena eta hartzailea integratzen dituena. MCU (Micro Control Unit) hartzen du bere doitasuna asko handitzen duena eta akats-tasa murrizten duena. Itxura delikatua eta egitura trinkoa da. Kargetara modu independentean konektatu daiteke edo argiztapenen barruan erraz instala daiteke beiraz edo plastikoz egindako lanpara-pantailarekin. Pasabidean, garbilekuan, igogailuan, etxeko edo beste eremu publiko batzuetan aplikatzen da segurtasuna babesteko edo energia aurrezteko. Hainbat patente teknikotarako aplikatzen da eta aukera ezin hobea da zure bizimodu adimentsurako.
Ezaugarriak
1.Erradiaziorik gabeko kaltea: bere igorlearen potentzia 0,3 mW baino txikiagoa da, eta horrek ez dio kalterik egiten giza gorputzari.
2.Errendimendu fidagarria eta egonkorra: RC iragazketa eta iragazketa digitala prozesatzeko digitalean aplikatzen ditu. Zero trigger digitala teknologia ere erabiltzen du, hau da, zero puntuan automatikoki konektatu edo deskonektatuko da. Potentzia handiko Tyco errelea erabiltzen du irteera kontrolatzeko, eta horrek errendimendu fidagarria bermatzen du. Potentzia kudeatzeko txipa hartzen du bere errendimendu egonkorra 100-240VAC-n bermatzeko.
Zehaztapenak
Energia iturria: 100-240VAC Potentzia-maiztasuna: 50/60Hz Karga nominala: 1600W Max. wolframioa (220-240VAC) 400 W gehienez fluoreszentea eta LED (220-240 VAC) 1000W Max. wolframioa (100-130VAC) 250 W gehienez fluoreszentea eta LED (100-130 VAC) Transmisio-potentzia: <0,2 mW Lan-tenperatura: -15°C~+70°C |
Babes maila: IP20, II Klasea Denbora ezarpena: 8 segundotik 12 minutura (erregulagarria) Detekzio angelua: 360° Detektatzeko tartea: 2-10 m (erradioa) (erregulagarria) Argiaren kontrola: 2-2000LUX (erregulagarria) Instalazioa: barrualdean, sabaian muntatzea HF sistema: 5,8 GHz CW uhin elektrikoa, ISM banda |

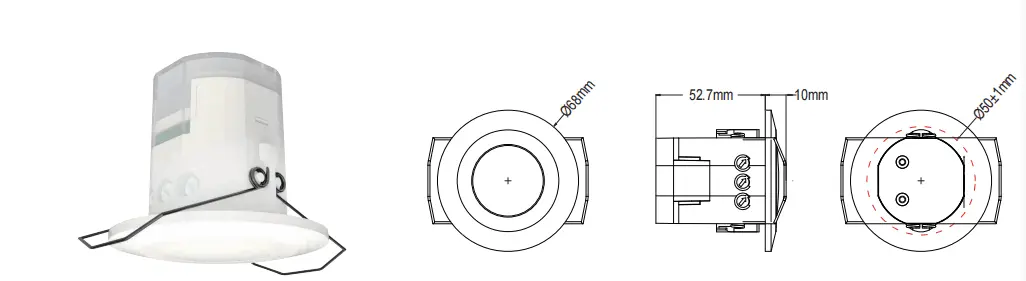

Sentsoreen informazioa
Aplikazioak
Mikrouhin-labeak beira, plastikoa eta egurra barneratu ditzake, beraz, mikrouhin-sentsorea beira, plastiko edo egurrezko lodiera jakin bateko itzalaren barruan instala daiteke. Adibidez, argiztapenetan aplikazioa, behean erakusten den moduan konexioa eginez gero bakarrik alda ditzakezu argiztapen arruntak sentsore automatikoko argietara.
Sabaiaren edo zoruaren barruan bat edo gehiago instala ditzakezu pasabide osoa kontrolatzeko.
Adiskidetasunezko gogorarazpena: bi mikrouhin edo gehiago batera instalatzean, elkarrengandik 4 metrora egon behar duzu, bestela haien arteko interferentziak akatsen erreakzioa ekarriko du.
Ezarpen modu bat: potentziometroa
Detekzio-eremuaren ezarpena (sentsibilitatea) | |
Detekzio-eremua 2,5 m-ko altueran instalatzen denean lurrean gutxi gorabehera zirkulu galdaketaren erradioak idazteko erabiltzen den terminoa da. Mantoa erlojuaren norantzan guztiz biratzea da gutxieneko tartea, guztiz erlojuaren orratzen norantzan gehienez. | |
Oharra: goiko detekzio-eremua erdiko irudiarekin 1,6 m ~ 1,7 m arteko altuera duen eta 1,0 ~ 1,5 m/seg-ko abiaduran mugitzen den pertsona baten kasuan lortzen da. Pertsonaren altuera, figura eta mugitzeko abiadura aldatzen badira, detekzio-eremua ere aldatuko da.
Oharra: produktu hau erabiltzean, mesedez egokitu sentsibilitatea (detekzio-barrutia) balio egoki batera, baina gehienezko erreakzio anormala saihesteko, hosto eta gortinak, animalia txikiek edo boterearen interferentziak mugimendu okerrak erraz hautemateak eragindako erreakzio anormala saihesteko. sare eta ekipo elektrikoa. Aipatutako guztiak akatsen erreakzioa ekarriko du. Produktuak normalean funtzionatzen ez duenean, saiatu sentikortasuna behar bezala jaisten, eta proba ezazu. Giza mugimenduak sentsorearen indukzioa eragingo du, beraz, funtzio proban zaudenean, utzi indukzio eskualdea eta ez egin mugimendurik saihesteko. sentsorearen etengabeko lana.
Adiskidetasunezko gogorarazpena: bi mikrouhin edo gehiago batera instalatzean, elkarrengandik 4 metrora egon behar duzu, bestela haien arteko interferentziak akatsen erreakzioa ekarriko du.
|
|
Ordua ezartzea | |
8 segundotik (biratu guztiz erlojuaren norantzan) 12 minutura (biratu guztiz erlojuaren orratzen norantzan) defini daiteke. Denbora hori igaro baino lehen detektatzen den edozein mugimenduk berriro abiaraziko du tenporizadorea. Detekzio-eremua doitzeko eta oinezko proba egiteko denborarik laburrena hautatzea gomendatzen da. | |
OHARRA: Argia automatikoki itzaltzen denean, segundo 1 beharko da sentsorea beste mugimendu bat detektatzeko prest egon arte, hau da, segundo 1 geroago bakarrik detektatzen den seinalea argia automatikoki piztu daiteke. Batez ere seinalea detektatu eta argia pizten den unetik argia itzaltzen den arte atzerapen-denbora doitzeko da. Atzerapen-denbora zure behar praktikoaren arabera defini dezakezu. Baina hobe duzu atzerapen-denbora murriztea energia aurrezteko, mikrouhin-sentsoreak etengabeko sentsazio funtzioa duelako, hau da, atzerapen-denbora igaro baino lehen detektatutako edozein mugimenduk tenporizadorea berrabiaraziko du eta argia piztuta mantenduko da. detekzio-eremuan gizakia badago bakarrik.
|
|
Argi-kontrolaren ezarpena | |
2 ~ 2000 LUX tartean defini daiteke. Erlojuaren norantzan guztiz biratzeko botoia 2 lux ingurukoa da, guztiz erlojuaren orratzen norantzan 2000 lux ingurukoa da. Detekzio-eremua doitzen duzunean eta egun argitan ibilaldi-proba egitean, botoia guztiz erlojuaren orratzen norantz biratu behar duzu. | |
Oharra: mesedez, ez egokitu hiru botoi funtzionalak gehiegitan. Hori da hiru eskutoki funtzionalak osagaietara zuzenean konektatu zirelako, hiru osagaietako bakoitzean tapoi txiki bat dago, eskutokiak hasieratik amaierara doitzen dituzunean, gehiegizko biraketak tapoia kaltetuko du, eta 360°-ra eramango du. etenik gabe buelta. Egokitzeko barrutiaren muga 270°-koa da, mesedez jarri arreta honi. |
Instalazioa
Itzali energia.
Jarri hariztutako hodiak korronte-kablean eta kontrol-lerroan.
Konektatu potentzia eta karga sentsorearekin konexio-lerroaren diagramaren arabera.
Biratu botoiak baldintza idealetara
(Mesedez, zehaztu ezarpenak goian aipatutako EZARPEN-MODUA aipatutako zatiaren arabera).
1、Objektu kulunkarian instalatuta egoteak errore erreakzioa ekarriko du.
2、Haizeak botatako gortina dardarak akatsen erreakzioa ekarriko du. Mesedez, hautatu instalatzeko leku egokia.
3、Trafikoa okupatuta dagoen tokian instalatuta egoteak errore erreakzioa ekarriko du.
4、Inguruko ekipo batzuek sortutako txinpartek errore-erreakzioa eragingo dute.
Akatsa eta irtenbidea
Akats | Porrotaren kausa | Irtenbidea |
Kargak huts egiten du. | Argi-argiztapena gaizki ezarrita dago. | Doitu kargaren ezarpena. |
Karga hautsi da. | Aldatu karga. | |
Energia itzalita dago. | Piztu. | |
Karga denbora guztian funtzionatzen du. | Etengabeko seinale bat dago detektatzeko eskualdean. | Egiaztatu detekzio eremuaren ezarpenak. |
Karga funtzionatzen du mugimendu-seinalerik hautematen ez denean. | Lanpara ez dago ondo instalatuta, sentsoreak seinale fidagarriak detektatzen ez dituelako. | Berriro egokitu instalazio lekua. |
Seinale mugikorra sentsoreak detektatzen du (hormaren atzean dagoen mugimendua, objektu txikien mugimendua, etab.) | Egiaztatu detekzio eremuaren ezarpenak. | |
Kargak huts egiten du mugimendu-seinalea detektatzen denean. | Mugimendu-abiadura azkarregia da edo definitutako detekzio-eremua txikiegia da. | Egiaztatu detekzio eremuaren ezarpenak. |
● Mesedez, berretsi instalazio profesionalarekin.
● Segurtasun-helburuetarako, moztu energia elektrikoa instalatzeko eta kentzeko eragiketak baino lehen.
● Funtzionamendu desegokiak eragindako galerak, fabrikatzaileak ez du inolako erantzukizunik hartzen.
Produktuaren kalitatea eta fidagarritasuna sustatzeko konpromisoa hartzen dugu, hala ere, osagai elektroniko guztiek eraginkortasunik gabe bihurtzeko probabilitate batzuk dituzte, eta horrek arazo batzuk eragingo ditu. Diseinatzean, diseinu erredundanteei arreta jarri diegu eta segurtasun-kuota onartu dugu arazorik ekiditeko.
Instrukzio hau, gure baimenik gabe, ez da kopiatu behar beste helburuetarako.
