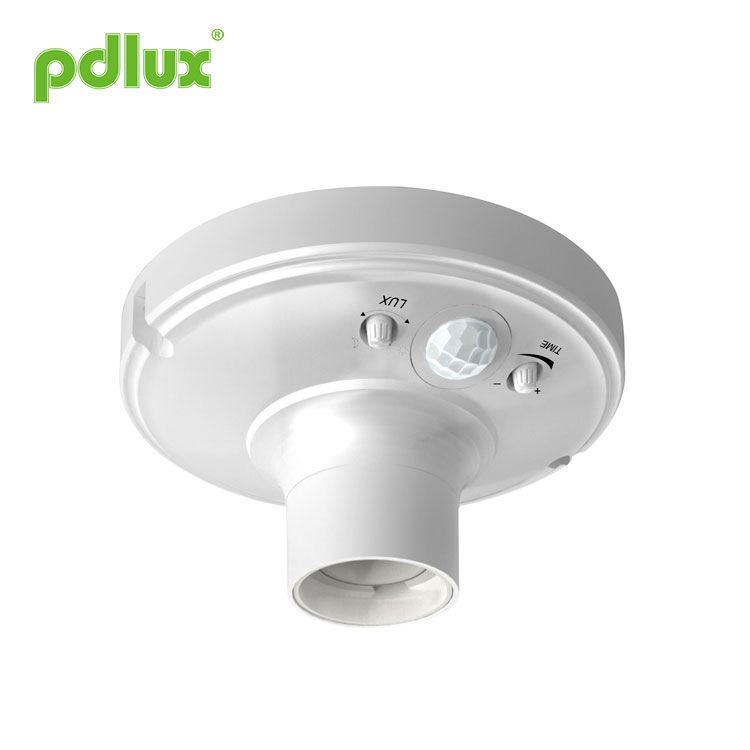

LED Sabaiko Infragorriko Indukzio Lanpara

PD-PIR114 Infragorriko sentsore lanpararen argibidea

â— Inguruko argiaren argia automatikoki konturatu.
â— Doitu detektatzeko denbora-atzerapena modu diskrezionalean.
â— Inguruko argiaren argiztapena modu egokian egokitu
â— E27 motako hainbat argi iturri instalatu daitezke.
â— Sabaiko euskarrian eta hormako euskarrian eskuragarri.
â— Giza gorputzaren infragorrien erradiazio seinalea detektatu.

Laburpen

1. LED Sabaiko Infragorriko Lanpara Indukziozko Lanpara PIR sentsorea eta argi adimentsua da, gizakiaren energia infragorria kontrol-seinale iturri gisa erabiltzen du eta funtzionatu behar duen edo ez argia zehazten du eta argia automatikoki pizten eta itzaltzen du.
2. Fitxatutako detekzioa sartu eta sentsorea funtzionatzen duenean, argia pizten da; detekzioa artxibatuta utzi eta ezarpen denbora iristen denean, argia itzaliko da.
3. LED Sabaiko Infragorriko Indukziozko Lanparak inguruneko argiaren argia automatikoki detektatu dezake eta balioa beharren arabera ezarri eta doitu dezake. Esate baterako, argia piztu eta funtzionatuko du inguruneko argiaren argia ezarpenaren balioaren azpian dagoenean. ezarpenaren balioa gainditzen duenean, argiak funtzionatzeari utziko dio.
4. Argia piztuta egongo da sentsorea aktibatzean denbora atzeratu arte. Etengabeko seinalea detektatu ondoren, denbora gainjarriko da eta argia piztuta egongo da etengabe.
5. Lanpara-euskarri estandarra E27 lanpara-euskarria pertsonaliza daiteke. Karga eta mota baloratuak zehaztapenetara joaten dira, energia aurrezteko argia gomendatzen da.
6. LED sabaiko infragorrizko indukziozko lanpara barrualdean, korridorean eta eraikin publikoan instalatu daiteke.

LED Sabaiko Infragorriko Indukzio Lanpararen zehaztapenak

Energia iturria: 220-240VAC	Argiaren kontrola: 10-2000LUX（ erregulagarria ¼
Potentzia maiztasuna: 50Hz	Detekzio angelua: 120 ° / 100 °
Karga nominala: 40W Gehienez. (wolframioa eta fluoreszentea eta LED)	Instalazioaren altuera: 2.5 ~ 3.5m（ceilingï¼ 1.5 / 1.5 ~ 3m (horma)
Denbora ezarpena: argi erdi modua (argi goritasunarentzako soilik	Laneko tenperatura: -10â „ƒï½ž40â„ ƒ
iturria eta LED bonbilla. LED bonbilla	Laneko hezetasuna: <% 93 RH
lanpara iluntzeko funtzioarekin).	Detekzio abiadura: 0,6 ~ 1,5 m / s
atzerapen denbora: 10S～12min (erregulagarria)	Lanpara entxufe mota: E27 (estandarra)
atzerapen denbora: 30S～2h (erregulagarria)	Eskuragarri dagoen lanpara mota:
modu normala	(Instalazioa konpondu aurretik, argi iturri motaren arabera eta gero aukeratu aukeraren posizioa.)
atzerapen denbora: 10S～12min (erregulagarria)
Detekzio eremua: 6-8m

Sentsorearen informazioa

Instalazio prozedura

1. Markatu produktua instalatuta dagoen lekua. 4. Konektatu korronte elektrikoa.
2. Zulatu torlojua puztutako torlojuarekin.5. Finkatu produktua torlojuarekin horman.
3. Konpondu puztutako torlojua mailuarekin.

hormako muntaketa

sabaiko muntaketa

â Itzali energia.
â € ¢ Beheko euskarria hautatutako posizioan finkatuta dago torloju puztuarekin.
â € ¢ Konektatu energia sentsorearen kable-hariaren zutabera konexio-hariaren diagramaren arabera.
â Estutu torlojua eta piztu probatzeko.
â € ¢ Instalazioa ondo dago.

Konexio-hari diagrama 1. Desblokeatu terminaleko torlojua. 2. Jarri linea elektrikoa lineako zulotik L kableatuan konektatzeko; N terminal. 3. Konpondu torlojua. Egitura eta funtzioaren bistaratzea Denboraren botoia:seinalearen egoeraren arabera argia pizten duen denbora ezarri eta doitu seinale adierazlerik ez dagoenean itzaltzeko. Sentsorea:muntatu giza gorputzaren seinalea eta piztu sentsore lanpara funtzionatzeko. Argia kontrolatzeko eskutokia:giro argiaren argia ezarri eta doitu, giro argiaren argiak argiak eta argi txikiak banatzen dituen puntua. Lanpararako egokitzailea:instalatu argi iturria. Produktuak modu normala eta argi erdi modua ditu. Erdi argi moduan, argia motela da eta argi erdi funtzioa du. Modu normalean, argia ia itzalita dago, argi erdirik ez dago. Ohar:instalazioa konpondu aurretik, argi iturri motaren arabera aukeratu aukeraren etengailua. â ‘Atzerapen denbora: 10S～12min (modu normala) â‘¡ Atzerapen denbora: 30S～2h erdi distiratsua: 10min geroago (argi erdi modua) â ‘¢ Atzerapen denbora: 10S～12min erdi distiratsu egoera: 3min geroago (argi erdi modua) Ohar: Through the delay knob to adjust the delay time of the concrete. Ireki botoia â '(10s-12min), modu normala da, argia azkar ia itzalita dago, argi erdi funtziorik ez dago. Ireki botoia â‘¡ (30s-2h), atzeratu 10 minutu baino gehiago, 10 minutu barru detektatu ez duzunean, argia argi erdi moduan sartuko da, argia mugitu ondoren argi osoa moduan sartu ondoren. , zehaztutako denboraren barruan ez duzu detektatu, argia egoera ilunean sartuko da. Ireki botoia â ¢ (10s-12min), atzerapena 3 minutu baino gehiago, 3 minututan detektatu ez denean, argia argi erdi moduan sartuko da mugitzen denean, argia bete argi modua, ez duzu antzemandako denboran, argia egoera ilunean sartzen da. Ohar: only for incandescent light source and LED bulb lamp.  LED bonbillaren lanparak iluntzeko funtzioa izan behar du.

Proba

1. Biratu LUX botoia erlojuaren orratzen noranzkoan gehienez €, biratu TIME botoia erlojuaren orratzen noranzkoaren aurka, min, gutxi gorabehera 30 segundotan piztu ondoren, kontrolatutako karga funtzionatzen hasiko da. Argia itzalita dagoenean, induktoreak seinalea jaso eta lanean hasten da, argia piztuta dagoenean, induktoreak funtzionatzeari uzten dio. Induktorerik gabeko seinalerik ezean, kargak barnean lan egiteari utzi beharko lioke
2. Biratu LUX botoia erlojuaren orratzen noranzkoan, biratu TIME botoia erlojuaren orratzen norabidean gehienez.
3. Biratu LUX botoia erlojuaren orratzen noranzkoan, biratu TIME botoia erlojuaren orratzen noranzkoaren kontrako minera; giro-argia 10lux baino gehiago proban zehar, lanpara adierazleak funtzionatzeari utziko dio kargak funtzionatzen duenean; Detekzio leihoa objektu opakoekin estaltzen baduzu (eskuoihal elc), kargak funtzionatu beharko luke. Induktorerik gabeko seinalerik ezean, kargak 10 segundotan funtzionatzeari utzi beharko lioke. (Knob-a posizioan â 'â' ¢ denean, 6. irudian)

Funtzioaren ezarpena Lux eskutokia:argia pizten hasten denean, ezarri inguruneko argiaren argiztapena LUX eskutokia kokapen egokian egokituz. Denboraren botoia: Denbora batetik bestera desaktibatzeko, doitu TIME botoia dagokion kokapenera.

Argiaren kontrolaren funtzionamendu-printzipioa

Denboraren ezarpenaren funtzionamendu-printzipioa

Erreparatu instalazioari

Oharra

1. Mantendu sentsorea aurpegia gizakia mugitu ohi den tokira.
2. Mantendu sentsorea aurpegia inguruneko argiaren posizioan, argiztapen ezarpen zehatzagoa lortzeko.
3. Detekzio-tartea ezberdina da sabaiko euskarrian eta horman.
4. Seinalea berriro atzematen bada denbora-atzerapenaren barruan, denbora-atzerapena gezurrezkoa izango da.
5. LUX botoia: lan baldintzen argitasuna. Eskutokia aldatzen denean, egun osoa detektatu dezakeela esan nahi du; eskutitza aldatzen denean, <10 LUX luminantziaren azpitik bakarrik funtzionatuko du.
6. TIME knob: argia poliki-poliki seinalerik gabe pizten den aldia da, lanik egin arte.

Oharrak

1. Elektrikariak edo esperientziadun gizonak instalatu beharko luke.
2. Barrualdean instalatu behar da euri ura ekiditeko.
3. Saihestu ezinegoneko objektuetan instalatzea.
4. Saihestu objektu sukoietan instalatzea.
5. Ez luke eragozpenik izan behar detektatzeko leihoaren aurrean detektatzeko.
6. Ez luke objektu mugikorrik egon behar detekzio leihoaren aurrean.
7. Saihestu airearen tenperatura aldatzeko guneetatik gertu instalatzea, hala nola, aire girotua, berogailu zentrala, etab.
8. Zure segurtasuna kontuan hartuta, ez ireki estalkia instalazioaren ondoren arazoa aurkitzen duzunean.

â— Mesedez baieztatu instalazio prefesionalarekin.
â— Segurtasunagatik, mesedez moztu energia instalatu eta kendu aurretik.
â— Oker funtzionatzeak eragindako galerak, fabrikatzaileak ez du erantzukizunik hartzen.

Produktuaren kalitatea eta fidagarritasuna sustatzeko konpromisoa hartu dugu. Hala ere, osagai elektroniko guztiek probabilitate batzuk dituzte eraginkorrak ez izateko eta horrek arazo batzuk sor ditzake. Diseinatzerakoan diseinu erredundanteei erreparatu diegu eta segurtasun kuota hartu dugu arazorik ez izateko.

Instrukzio hau, gure baimenik gabe, ez da beste helburu batzuetarako kopiatu behar.
