24 GHz-ko uhin milimetrikoko segurtasun radar modulua
Pdlux-ek Txinan egindako uhin milimetroko 24 GHz-ko segurtasun radar modulua hornitzen du. K-banda angelu estu eta errendimendu handiko uhin-sentsore bat da, ukipenik gabeko esku-uhinak aktibatzeko, intrusioak detektatzeko eta ateak automatikoki kontrolatzeko diseinatua. Anplifikadore-zirkuitu aurreratu batekin eta MCU algoritmoarekin, aplikazio-funtzio anitzekoak onartzen ditu, hala nola esku libreko etengailuak eta sarrera-sistemak. Sentsoreak detekzio fidagarria eta bideratua eskaintzen du, besteak beste, EN 300440, FCC Part 15.249, RED, RoHS eta REACH nazioarteko estandarrak betetzen dituen bitartean, segurtasun eta automatizazio beharretarako segurtasuna eta ingurumen-erantzukizuna bermatuz.
Eredua:PD-V18-A
Bidali kontsulta

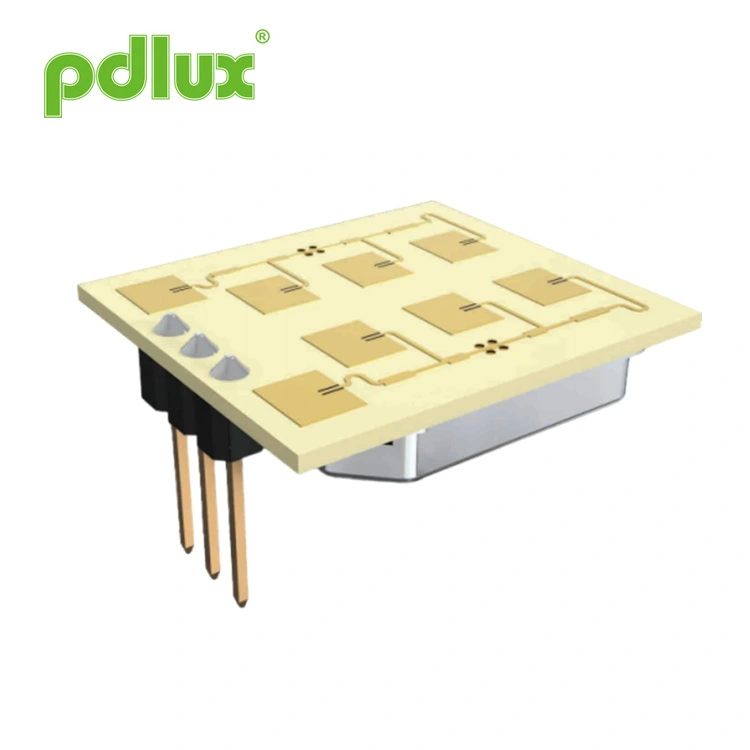

PD-V18-A 24,125 GHz Mikrouhinen mugimendu-sentsorea
Aplikazioa
Kontakturik gabeko esku uhin-sentsorea
Errendimendu handiko angelu estua
Intrusa detektatu
Kontakturik gabeko esku uhin-sentsorea
Errendimendu handiko angelu estua
Intrusa detektatu
PD-V18-A K-banda (24,125GHz) angelu estu-errendimendu handiko uhina da
sentsorea. Zirkuitu anplifikadorearen eta MCUren algoritmoarekin, aplikazioa
funtzio desberdinak dituzten produktuak ekoitzi daitezke.
Adibidez: eskuz astintzeko ukipenik gabeko indukzio automatikorako erabiltzen da
ateak, eskuz ukitu gabeko indukzio etengailuak eta beste aplikazio batzuk
produktuak.
EN 300440-V2.1.1, EN 62479: 2010 arauaren arabera
RED Zuzentaraua - 2014/53/EB
FCC 15.249 zatiaren arabera
EN 62321, ROHS zuzentarauaren arabera - 2011/65/EU
REACH zuzentarauaren arabera - 1907/2006/EC
RED Zuzentaraua - 2014/53/EB
FCC 15.249 zatiaren arabera
EN 62321, ROHS zuzentarauaren arabera - 2011/65/EU
REACH zuzentarauaren arabera - 1907/2006/EC

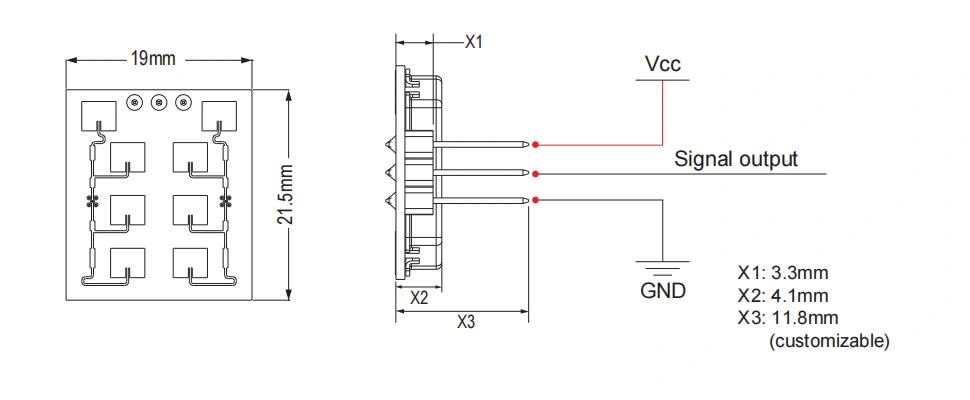

Produktuen tamaina
Parametro Teknikoak
| Parametroa | Oharrak | Min | Tip | Max | Unitateak |
| Hornidura Tentsioa | Vcc | 3.0 | 5.0 | 5.25 | V |
| Egungo Kontsumoa | lcc | 20 | 30 | 35 | mA |
| Eragiketa modua | PWM-k elikatuta, lan-korrontea kontrolatu dezake 3-15mA-tan | ||||
| Pultsuaren zabalera | Tpultsoa | 10 | μs | ||
| Funtzionamendu-tenperatura | Goiena | -30~+65 | ℃ | ||
| Biltegiratze Tenperatura | Tstg | -10 | +60 | ℃ | |
| Denbora Egonkorra |
|
<5 |
|
μSeg | |
| Zarata | 3.5 | 4.5 | 4.5 | mVrms | |
| Maiztasun Ezarpena | f | 24.000 | 24.125 | 24.250 | GHz |
| Erradiatutako potentzia (EIRP) | Putzu | <2,0 | <2.5 | <3,0 | mW |
| Biltegiratze giroko hezetasuna | %45~%65 | RH | |||
OHARRA: benetako detekzio-barrutia zirkuituaren seinalearen anplifikazio-irabaziarekin, PCBAren diseinu orokorrarekin lotuta dago. eta MCUren atalasea.
Oharra 1: Erradiatutako isuriak FCC eta CE arauak betetzeko diseinatuta daude.
2. Oharra: Jasotako Seinalearen Indarra (RSS) 70 dB-ko 1 Bideko bide-galera guztira neurtzen da.
3. oharra: zarata-tentsioak 10Hz-tik 100Hz-ra neurtzen dira Irteera atakan, ganbera anekoiko baten barruan.
4. Oharra: pultsuen funtzionamendua gomendatzen da
