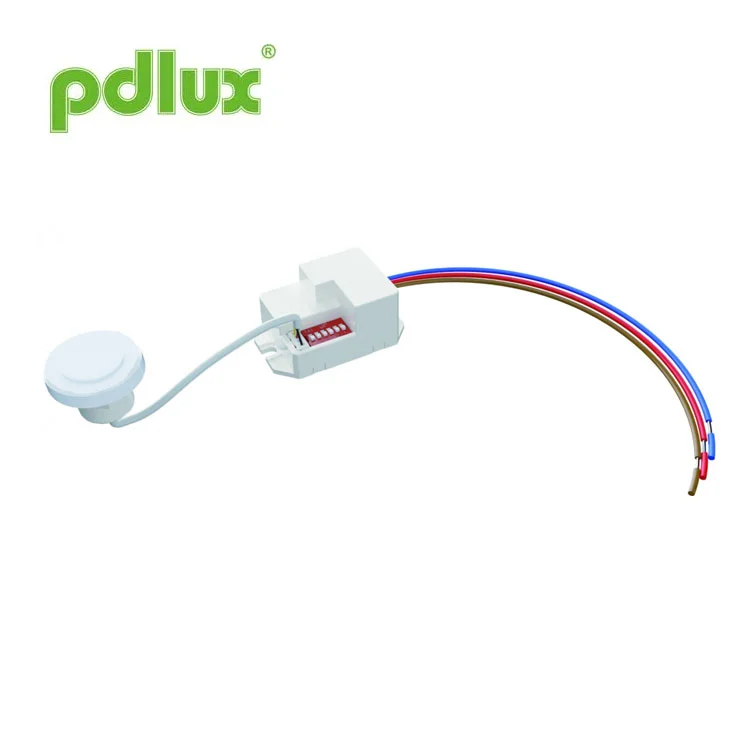

5,8 GHz-ko buru biribila mikrouhin-sentsore berria korridore eta eskailera estuetarako
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
Eredua:PD-MB15F
Bidali kontsulta

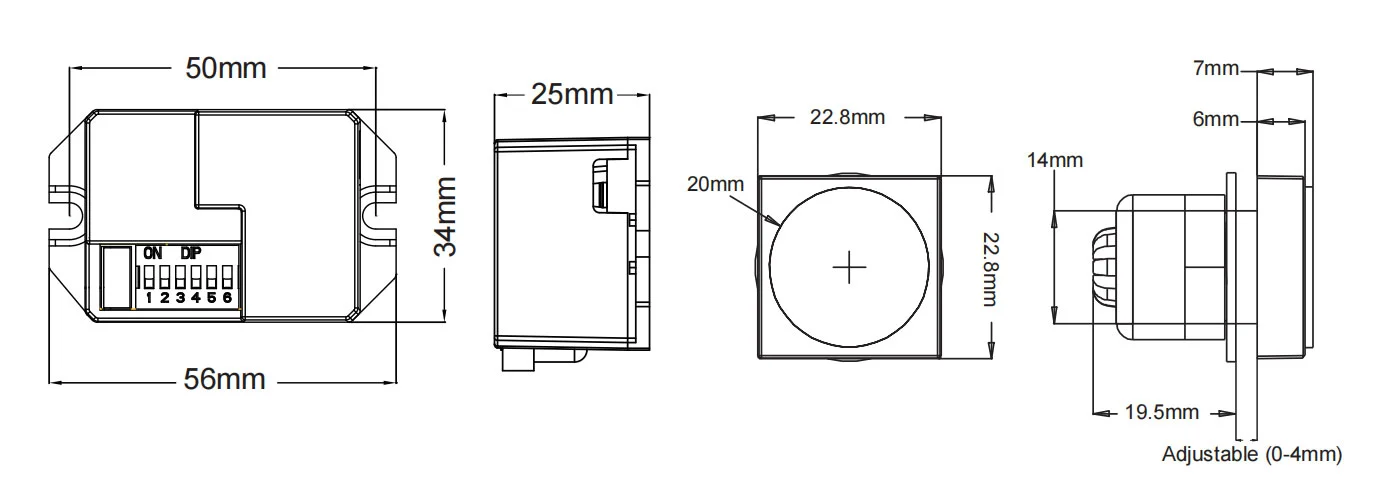

Produktuaren tamaina
Laburpena
Zehaztasun handiko mikrouhin-sentsore digitala da, detekzio-eremua 360°-koa eta lan-maiztasuna 5,8 GHz-koa. Doppler printzipioan oinarritzen da, igorpena eta hartzailea integratzen dituena. MCU (Micro Control Unit) hartzen du bere doitasuna asko handitzen duena eta akats-tasa murrizten duena. Itxura delikatua eta egitura trinkoa da. Kargetara modu independentean konektatu daiteke edo lanpara-pantaila duten argien barruan erraz instala daiteke beiraz edo plastikoz egina. Pasabidean, garbilekuan, igogailuan, etxeko edo beste eremu publiko batzuetan aplikatzen da segurtasuna babesteko edo energia aurrezteko.
Ezaugarriak
1.Erradiaziorik gabeko kaltea: bere igorlearen potentzia 0,2 mW baino txikiagoa da, eta horrek ez dio kalterik egiten giza gorputzari.
2.Interferentziaren aurkako gaitasun sendoa, -15 ℃ -+70 ℃ tenperatura tartean lan egin dezake.
3.Maiztasuna konstantea da eta maiztasun-noraeza ez da maiztasun tartean gertatuko.

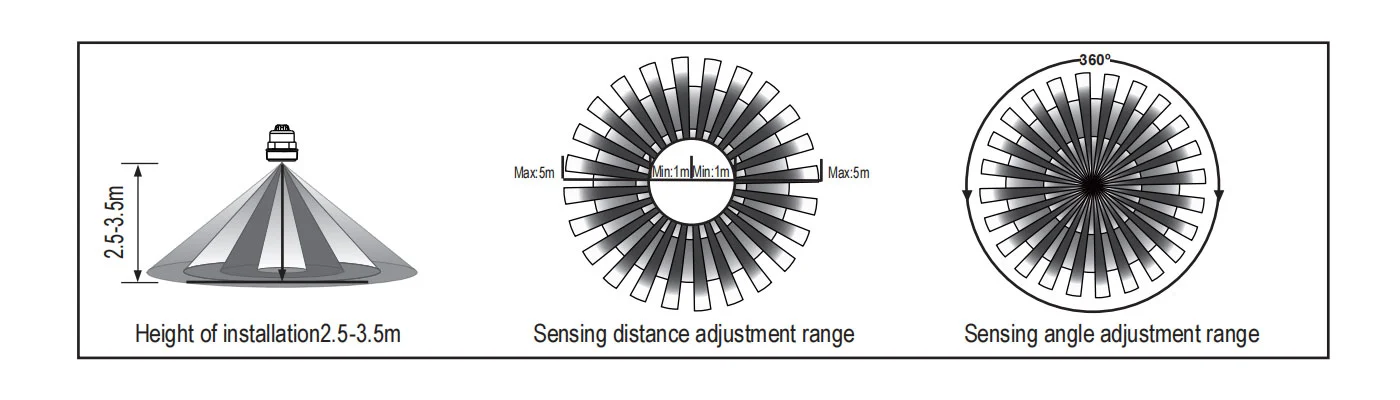

Sentsoreen informazioa

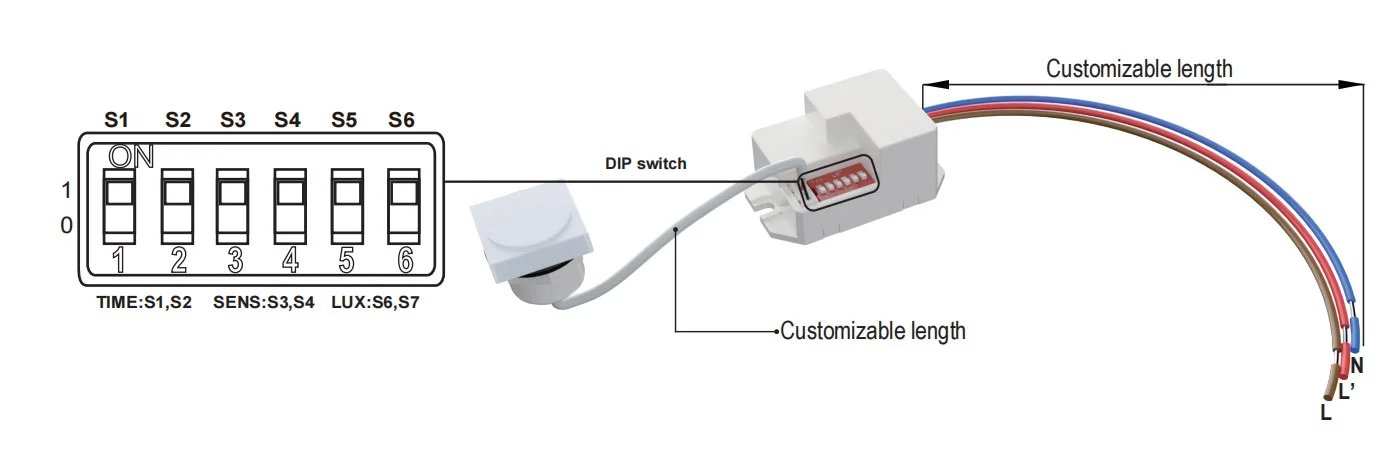

Ezarpen modua: DIP etengailua
Zehaztapenak
=| Energia iturria | 220-240 VAC |
| Potentzia-maiztasuna | 50Hz |
| HF sistema | 5.8GHz (Erdiko maiztasuna) CW uhin elektrikoa, ISM banda |
| Karga nominala | 800W Max. wolframioa 200 W-ko gehienezko fluoreszentea eta LED |
| Babes maila | IP20, II |
| Instalazioa eseri | barrualdean, sabaian muntatzea |
| Transmisio-potentzia | <0,2 mW |
| Detekzio angelua | 360° |
| Detekzio-eremua | 1m-2m-4m-5m (erradioa) (erregulagarria) |
| Ordua ezartzea | 8seg-3min-10min-15min, (erregulagarria) |
| Argi-kontrola | 10LUX-50LUX->2000LUX, (erregulagarria |
| Energia-kontsumoa | 0,5W inguru |
| Laneko tenperatura | -15°C~+70°C |

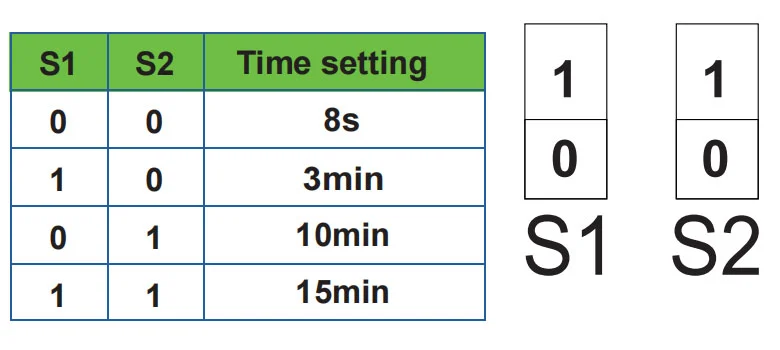

Ordu ezarpena S1 S2
8 segundotik 15 minutura bezala defini daiteke. Denbora hori igaro baino lehen detektatzen den edozein mugimenduk berriro abiaraziko du tenporizadorea. Detekzio-eremua doitzeko eta oinezko proba egiteko denbora laburrena hautatzea gomendatzen da. Etengailua ON ezartzeko "1" da, OFF "0".
Batez ere seinalea detektatu eta argia pizten den unetik argia itzaltzen den arte atzerapen-denbora doitzeko da. Atzerapen-denbora zure behar praktikoaren arabera defini dezakezu. Baina hobe duzu atzerapen-denbora murriztea energia aurrezteko, mikrouhin-sentsoreak etengabeko detekzio funtzioa duelako, hau da, atzerapen-denbora igaro baino lehen detektatutako edozein mugimenduk tenporizadorea berrabiaraziko du eta argia piztuko da detekzio-eremuan gizakia badago bakarrik.

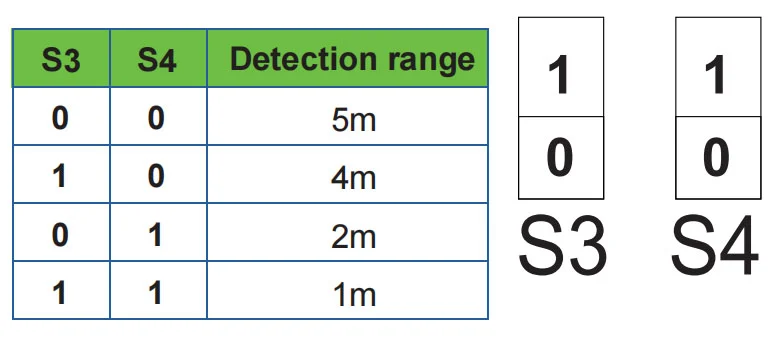

Detekzio-eremuaren ezarpena (sentsibilitatea) S3 S4
Detekzio-eremua 3 m-ko altueran instalatzen denean lurrean gutxi gorabehera zirkulu galdaketaren erradioak deskribatzeko erabiltzen den terminoa da. Etengailua ON ezartzeko "1" da, OFF "0".
Oharra: produktu hau erabiltzean, mesedez egokitu sentsibilitatea (detekzio-barrutia) balio egoki batera, baina gehienezko erreakzio anormala saihesteko, hosto eta gortinak, animalia txikiek edo sare elektrikoen eta ekipo elektrikoen interferentziak eragindako mugimendu okerra erraz hautemateak eragindako erreakzio anormala saihesteko. Aipatutako guztiak akatsen erreakzioa ekarriko du. Produktuak normalean funtzionatzen ez duenean, saiatu sentsibilitatea behar bezala jaisten eta gero probatu. Giza mugimenduak sentsorearen indukzioa eragingo du, beraz, funtzio proban zaudenean, utzi indukzio eskualdea eta ez egin mugimendurik sentsorearen etengabeko lana saihesteko.

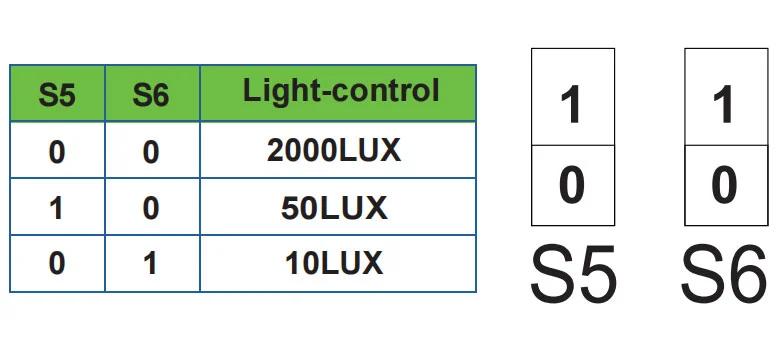

Argi-kontrolaren ezarpena S5 S6
10~>2000 LUX tartean defini daiteke. To ezarri etengailua ON "1" da, OFF "0" da.
Eskuliburu hau produktu honen egungo edukien programaziorako da, fabrikatzailean aldaketak eta aldaketak daude jakinarazi gabe!
Debekatuta dago argibide-eskuliburuaren edukia beste edozein helburutarako kopiatzea enpresaren baimenik gabe.
| Errua | Porrotaren kausa | Irtenbidea |
| Kargak huts egiten du. | Argi-argiztapena gaizki ezarrita dago. | Doitu kargaren ezarpena. |
| Karga apurtuta dago. | Aldatu karga. | |
| Energia itzalita dago. | Piztu. | |
| Karga denbora guztian funtzionatzen du. | Etengabeko seinale bat dago detektatzeko eskualdean. | Egiaztatu ezarpenak detekzio eremua. |
| Karga dagoenean funtzionatzen du ez da mugimendu seinalerik hauteman. | Lanpara ez dago ondo instalatuta, sentsoreak huts egiten duelako seinale fidagarriak detektatu. | Berriro egokitu instalazio lekua. |
| Mugimendu-seinalea sentsoreak detektatzen du (mugimendua hormaren atzean, objektu txikien mugimendua, etab.) | Egiaztatu detekzio eremuaren ezarpenak. | |
| Kargak huts egiten du mugimendu-seinalea detektatzen denean. | Mugimendu-abiadura azkarregia da edo definitutako detekzio-eremua txikiegia da. | Egiaztatu detekzio eremuaren ezarpenak. |
Kontuz! Ondorengo egoerek akatsen erreakzioa ekarriko dute.
1. Objektu kulunkarian instalatuta egoteak errore-erreakzioa ekarriko du.
2. Haizeak botatako gortina dardarak akatsen erreakzioa ekarriko du. Mesedez, hautatu instalatzeko leku egokia.
3. Trafikoa lanpetuta dagoen tokian instalatuta egoteak errore-erreakzioa ekarriko du.
4. Inguruko ekipo batzuek sortutako txinpartek errore-erreakzioa ekarriko dute.
● Mesedez, berretsi instalazio profesionalarekin.
● Segurtasun-helburuetarako, moztu energia elektrikoa instalatzeko eta kentzeko eragiketak baino lehen.
● Funtzionamendu desegokiak eragindako galerak, fabrikatzaileak ez du inolako erantzukizunik hartzen.
