PDLUX-ek PD-V9H/PD-V9P/PD-V9S X-band Doppler sentsazio-modulu berrituak kaleratzen ditu, pinik gabeko bertsio pertsonalizatua aukerakoa

Ningbo PDLUX Teknologia Elektronikoak ofizialki PD-V9 X-band Doppler radar sentsore finduak abiarazten ditu PD-V9H, PD-V9P eta PD-V9S barne. Pin-diseinu askotarikoak eta bi maiztasun-aukera nagusi ditu, pin gabeko aukerako pertsonalizazioarekin batera, serieak mundu osoko elektronika fabrikatzaileen PCB diseinu-eskakizun desberdinak betetzen ditu.

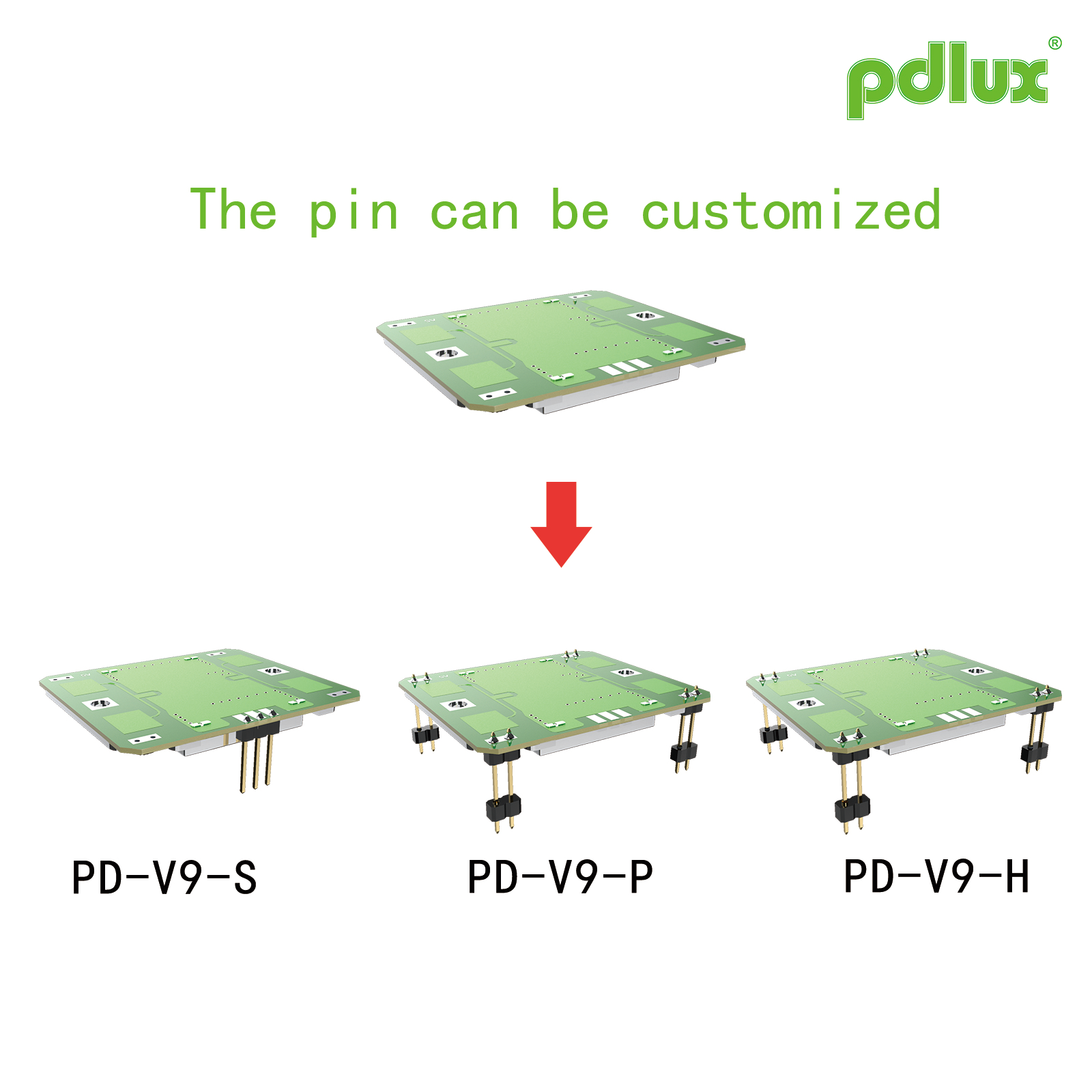

Nukleoen bereizketa: pin-diseinua eta maiztasunaren hautaketa

Hiru modeloek zirkuitu, antena eta errendimendu elektriko berdina dute, pin-altueran eta funtzionamendu-maiztasunean soilik desberdintasunekin eskualdeko irrati-estandarra egokitzeko:

· PD-V9H:10.587GHz±10MHz (EBko maiztasun estandarra), X1=3.4mm, X2=9.8mm-ko pin tartea Europako eta Amerikako PCB diseinu arrunterako

· PD-V9P:10.525GHz±20MHz (mundu osoko maiztasun unibertsala), trinkoa X1=3mm, X2=8.9mm pinak PCB aztarna aurrezteko

· PD-V9S:10.525GHz±20MHz, 3.4/9.8mm-ko pin diseinu estandarra, ondare-sentsoreak zuzenean aldatzeko

Aukera pertsonalizatua:SMD muntatzeko pin gabeko moduluak eskuragarri daude eskaeraren arabera; X3 tamaina bezeroaren zehaztapenen arabera pertsonalizatu daiteke.

Goi mailako zehaztapen bateratuak PD-V9 serie guztientzat

DRO erresonatzaile dielektrikoen osziladorearekin eta adabaki antena integratuta eraikita, gama osoak zehaztapen koherenteak ditu:

· Hornidura-tentsioa: DC5V±0.5V, 32mA-tik beherako korronte tipikoa; PWM potentzia modua energia kontsumo oso baxurako onartzen da

· EIRP tipikoa: 13dBm (20mW), sentsibilitatea jasotzeko -90dBc, bigarren harmonikoa ≤-40dBm

· Funtzionamendu tenperatura: -30 ℃ ~ + 55 ℃ ohiko tartea, -40 ℃-tik + 80 ℃ arte

· Izpi angelua: 36° E-planoa, 72° H-planoa; Muntatzeko angelu malgua eskuragarri

· RoHS ziurtagiria eta ETS 300 440 arauarekin bat dator merkatu globalaren onespenerako

Aplikazioaren eszenatoki zabalak

Ate automatikoetarako, mugimendu-sentsoreen argietarako, segurtasun-alarmak, IoT presentzia sentsoreetarako eta abiadura detektatzeko ekipoetarako aproposa. Radar modulu zaharrak ordezkatzean, erabiltzaileek anplifikadorearen irabazia baino ez dute moldatu behar MCU kodea berrikuspenik gabeko sentsibilitate arazoak konpontzeko, garapen kostuak asko murriztuz.
