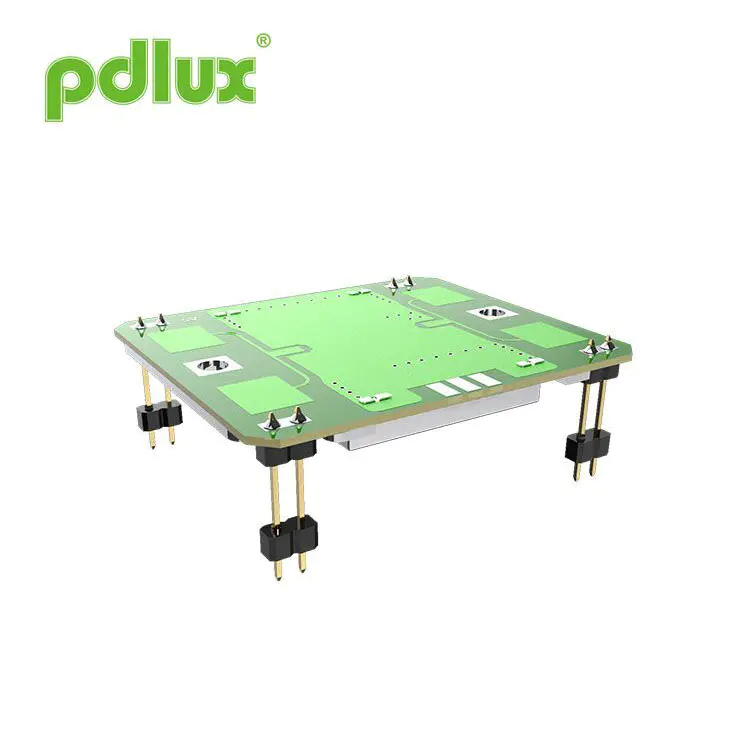

PD-V9-H X-Band Doppler modulua angelu zabala hautemateko
Radar mugimendu sentsore fidagarri eta eraginkorraren bila? PD-V9-H X-Band Doppler modulua angelu zabala hautematea da zure aukera aproposa. X-Band Doppler Radar modulua da 10.525GHz eta 10.687GHz artean funtzionatzen duena. H-Plane detekzio zabala eta e-planoen doitasun estua ditu, segurtasun-jarraipena, mugimenduak dituzten argiak, ate automatikoak eta beste mugikorreko objektuak hautemateko sistema gisa egokitzea. Potentzia txikiko eskakizunetarako, erabiltzaileek PWM moduan alda dezakete lan korrontea modu eraginkorrean murrizteko. Entrega bizkorra eta salmenta osteko laguntza fidagarria babestuta, konfiantzazko aukera da sentsazio adimendunen irtenbide ugarientzat.
Eredua:PD-V9-H
Bidali kontsulta
Tamaina
Osau
- Maiztasun ezarpena: 10.525-10.587GHz
- adabaki antena barne
- DRO: Oscilato erresonatzaile dielektrikoa
- DC uneko hustubidea
- Tamaina txikia
- ROHS betetzea
Zehaztapenak
| Gai | Zehaztapenak | |
| Maiztasun ezarpena | 10.525-10.587GHz (eskakizun desberdinen arabera pertsonalizatua) | |
| Baldintza | TA = +25 C, ardoa = +5 VDC | |
| Funtzionamendu tentsioa | +5,0 ± 0,5 VDC | |
| Korronte eragilea | <32 me mota. | |
| Irteerako potentzia | 20 mw (13 dbm) e.i.r.p. Idatzi. | |
| Maiztasun egonkortasuna | ± 5 MHz Max. (TA: -30 eta +55 c) | |
| Itzuliko galeraren sentsibilitatea | -90 dbc tip. | |
| Bigarren emisio harmonikoa | -40 dbm sorta | |
| Antena Beamwidth (-3 DB) | E-plano | 36 graduko nom. (72 graduko angelu orretikoa) |
| H-plano | 72 graduko nom. (144 graduko angelu oso oretikoa) | |
| RF interfazea | Patch antena | |
| Tenperatura-tartea | -30 eta +55 c (erabilera-esparru estandarra), -40 eta +80 c (erabilera gehieneko barrutia) | |
| Betetzearen araudia | ETS 300 440 | |
Erradiazio eredua
Sarrera laburra
PD-V9-H x-Band Doppler modulua angelu zabala hautemateko x-bandan funtzionatzen du. Eragiketa maiztasuna 10.525GHz maiztasun-tartean dago 10.687GHz. Erabiltzaileek pertsonalizatuan oinarritutako erosketak egin behar dituzte kokatuta dagoen herrialdearen maiztasun araudien arabera. Adibidez, 10.525GHz, 1 0,587GHz, 10.687GHz. PD-V9 serieko sentsoreak oso erabiliak dira segurtasun eta zaintza aplikazioen produktuetan, ate automatikoen sentsoreetan, sentsore mugikorretarako argiak, IOT sentsoreak, abiadura sentsoreak eta hainbat sentsore mugikorren produktuak.
Sentsoreak H-Plane angelu handiko detekzio handia eta ebanea angelu txikia hautematea du. Erabiltzaileek sentsorea angelu desberdinetan konpondu dezakete erabilitako moduan. Erabiltzaileek sentsorearen funtzionamendua ahalik eta txikiena izan nahi balute bezala, sentsorearen hornidura modua PWM (CybE Cycle) modua zehaztu dezakezu, eta horrek funtziona dezake lan korrontea modu eraginkorrean murrizteko.
Aurkitutako arazo posibleak
Erabiltzaileek honako gai hauek topatzen dituztenean jatorrizko sentsorea erabiltzen edo zuzenean ordezkatzen duten bitartean.
1. Lehen erabilera:
PD-V9 serieko sentsorea lehen aldiz erabiltzen ari zarenean eta sentsibilitate handia edo sentikortasun nahikoa topatzen ari zarenean, anplifikazio zirkuituaren gaineko ezarpen egoera egiaztatu beharko zenuke. Eta MCUk prozesatzeko seinaleak erabilitako kalkulu metodoa egokia den ala ez. Oro har, erraza da irtenbide bat aurkitzea.
2. Aurretik erabilitako sentsoreak zuzenean ordezkatzean sor daitezkeen gaiak:
Aurretik erabilitako sentsoreak zuzenean ordezkatzean, baliteke sentsibilitate handiko eta sentikortasun txikiko gaiak ere izan daitezkeela, erraz konpondu daitekeena. Besterik gabe, anplifikazio zirkuitua handitzea edo anplifikazio zirkuituaren irabazia txikitzea nahikoa da. Ez da MCUren seinale prozesatzeko algoritmoa kontuan hartu beharrik.
Laguntza hasiberriek behar dutenean:
PD-V9 serieko sentsoreak erabiltzen dituzun bitartean zailtasunak topatzen badituzu eta laguntza behar duzu. Gurekin harremanetan jar zaitezke posta elektroniko bidez. Oro har, erantzunak lor daitezke.
Produktuaren sarrera:
Produktuaren sarrera PDLUX-k aldatu eta hobetu dezake behar denean edozein unetan. Ez derrigorrez denek modu egokian jakinaraziko.
