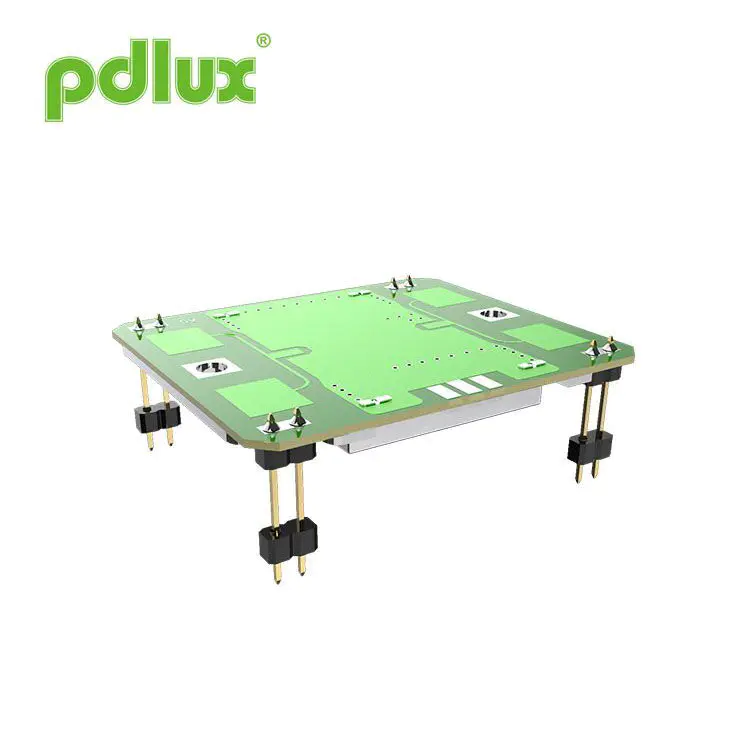

PD-V9-P x-Band Mikrouhin Mugimendu Sentsorea zehaztasun handiko
Zehaztasun, errendimendua eta pertsonalizazioa-PD-V9-P x-Band Zehaztasun handiko Mikrouhin Mugimenduko sentsoreak hautemateko sistema adimendun modernoen eskaerak betetzen ditu. PD-V9-P sentsibilitate handiko X-Band Motion Sensor da, hainbat ingurutan detekzio zehatza egiteko diseinatua. Maiztasun pertsonalizazioa onartzen du (10.525GHz, 10.587GHz, 10.687GHz) tokiko araudia betetzeko. Erantzun azkarrarekin eta higidura fidagarriaren jarraipenarekin, iOT gailuetarako, argiztapen adimendunentzat, sistema automatizatuetarako eta industria-mugimenduarentzako sentimenduetarako aproposa da. Muntatzeko diseinu malguak eta PWM potentzia baxuko modua egokia da energia kontziente duten aplikazioetarako. Laguntza tekniko osoa eta entrega puntuala eskaintzen ditugu zure arrakasta ziurtatzeko.
Eredua:PD-V9-P
Bidali kontsulta
Tamaina
Osau
- Maiztasun ezarpena: 10.525-10.587GHz
- adabaki antena barne
- DRO: Oscilato erresonatzaile dielektrikoa
- DC uneko hustubidea
- Tamaina txikia
- ROHS betetzea
Zehaztapenak
| Gai | Zehaztapenak | |
| Maiztasun ezarpena | 10.525-10.587GHz (eskakizun desberdinen arabera pertsonalizatua) | |
| Baldintza | TA = +25 C, ardoa = +5 VDC | |
| Funtzionamendu tentsioa | +5,0 ± 0,5 VDC | |
| Korronte eragilea | <32 me mota. | |
| Irteerako potentzia | 20 mw (13 dbm) e.i.r.p. Idatzi. | |
| Maiztasun egonkortasuna | ± 5 MHz Max. (TA: -30 eta +55 c) | |
| Itzuliko galeraren sentsibilitatea | -90 dbc tip. | |
| Bigarren emisio harmonikoa | -40 dbm sorta | |
| Antena Beamwidth (-3 DB) | E-plano | 36 graduko nom. (72 graduko angelu orretikoa) |
| H-plano | 72 graduko nom. (144 graduko angelu oso oretikoa) | |
| RF interfazea | Patch antena | |
| Tenperatura-tartea | -30 eta +55 c (erabilera-esparru estandarra), -40 eta +80 c (erabilera gehieneko barrutia) | |
| Betetzearen araudia | ETS 300 440 | |
Erradiazio eredua
Sarrera laburra
PD-V9 serieko distira sentsoreak X-Band-en funtzionatzen du. Eragiketa maiztasuna 10.525GHz maiztasun-tartean dago 10.687GHz. Erabiltzaileek pertsonalizatuan oinarritutako erosketak egin behar dituzte kokatuta dagoen herrialdearen maiztasun araudien arabera. Adibidez, 10.525GHz, 1 0,587GHz, 10.687GHz. PD-V9 serieko sentsoreak oso erabiliak dira segurtasun eta zaintza aplikazioen produktuetan, ate automatikoen sentsoreetan, sentsore mugikorretarako argiak, IOT sentsoreak, abiadura sentsoreak eta hainbat sentsore mugikorren produktuak.
Sentsoreak H-Plane angelu handiko detekzio handia eta ebanea angelu txikia hautematea du. Erabiltzaileek sentsorea angelu desberdinetan konpondu dezakete erabilitako moduan. Erabiltzaileek sentsorearen funtzionamendua ahalik eta txikiena izan nahi balute bezala, sentsorearen hornidura modua PWM (CybE Cycle) modua zehaztu dezakezu, eta horrek funtziona dezake lan korrontea modu eraginkorrean murrizteko.
Aurkitutako arazo posibleak
Erabiltzaileek honako gai hauek topatzen dituztenean jatorrizko sentsorea erabiltzen edo zuzenean ordezkatzen duten bitartean.
1. Lehen erabilera:
PD-V9-P x x-band mikrouhin-mugimenduaren sentsorea erabiltzen ari zarenean, lehen aldiz zehaztasun handia du eta sentsibilitate handia edo sentikortasun nahikoa topatu, lehenik eta behin anplifikazio zirkuituaren ezarpen egoera egiaztatu beharko zenuke. Eta MCUk prozesatzeko seinaleak erabilitako kalkulu metodoa egokia den ala ez. Oro har, erraza da irtenbide bat aurkitzea.
2. Aurretik erabilitako sentsoreak zuzenean ordezkatzean sor daitezkeen gaiak:
Aurretik erabilitako sentsoreak zuzenean ordezkatzean, baliteke sentsibilitate handiko eta sentikortasun txikiko gaiak ere izan daitezkeela, erraz konpondu daitekeena. Besterik gabe, anplifikazio zirkuitua handitzea edo anplifikazio zirkuituaren irabazia txikitzea nahikoa da. Ez da MCUren seinale prozesatzeko algoritmoa kontuan hartu beharrik.
Laguntza hasiberriek behar dutenean:
PD-V9 serieko sentsoreak erabiltzen dituzun bitartean zailtasunak topatzen badituzu eta laguntza behar duzu. Gurekin harremanetan jar zaitezke posta elektroniko bidez. Oro har, erantzunak lor daitezke.
Produktuaren sarrera:
Produktuaren sarrera PDLUX-k aldatu eta hobetu dezake behar denean edozein unetan. Ez derrigorrez denek modu egokian jakinaraziko.
