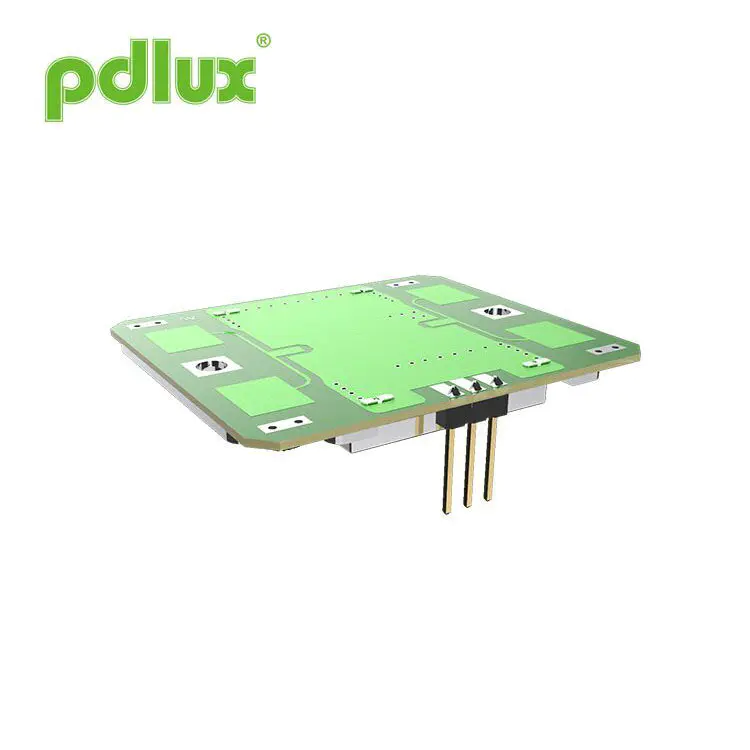

PD-V9-S X-Band Doppler Mikrouhin Sentsore Modulua PIN irteerarekin
Compact eta pertsonalizagarria, PD-v9-s x-band doppler mikrouhin sentsore modulua PIN irteerarekin integratzeko zure sentsore aurreratuen produktuetan integratzeko. PD-V9-S x-band doppler radar miniaturizatua da, pin irteera batekin, garatzaileentzako eta sistemaren integrazioetarako ezin hobea. Eskualdeko maiztasun pertsonalizazioa onartzen du eta plano bikoitzeko egitura-egitura zabala da, estaldura zabala lortzeko H-plano zabala eta e-plane bideratua detektatzeko zehatza lortzeko. Sentsoreak eraginkortasunez funtzionatzen du potentzia baxuko PWM moduan, bateriak edo kapsulatutako sistemetarako egokia da. Aplikazioen artean, argiztapen adimenduna, abiadura sentsazioa, sarbide kontrola eta IOT mugimenduak hautematea dira. Garapen pertsonalizatua eta OEM / ODM zerbitzuak eskuragarri daude.
Eredua:PD-V9-S
Bidali kontsulta

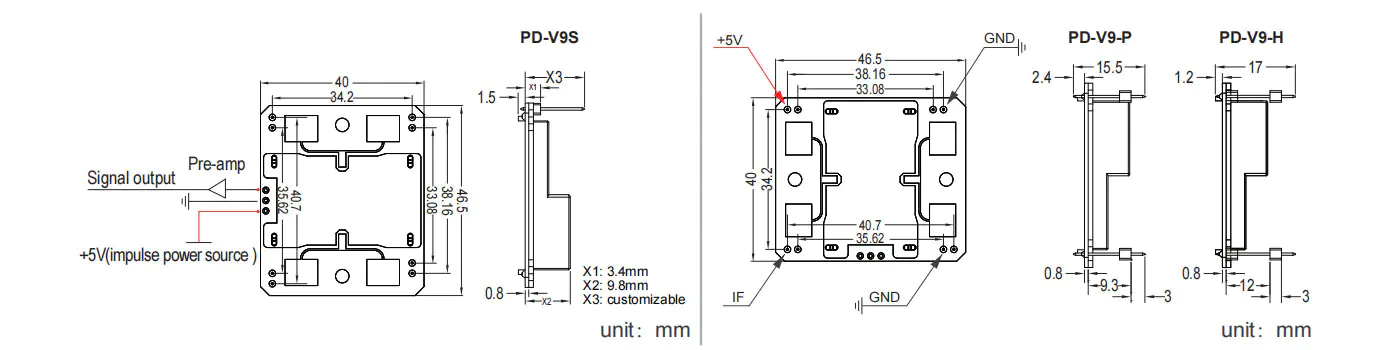

Tamaina
Osau
- Maiztasun ezarpena: 10.525-10.587GHz
- adabaki antena barne
- DRO: Oscilato erresonatzaile dielektrikoa
- DC uneko hustubidea
- Tamaina txikia
- ROHS betetzea
Zehaztapenak
| Gai | Zehaztapenak | |
| Maiztasun ezarpena | 10.525-10.587GHz (eskakizun desberdinen arabera pertsonalizatua) | |
| Baldintza | TA = +25 C, ardoa = +5 VDC | |
| Funtzionamendu tentsioa | +5,0 ± 0,5 VDC | |
| Korronte eragilea | <32 me mota. | |
| Irteerako potentzia | 20 mw (13 dbm) e.i.r.p. Idatzi. | |
| Maiztasun egonkortasuna | ± 5 MHz Max. (TA: -30 eta +55 c) | |
| Itzuliko galeraren sentsibilitatea | -90 dbc tip. | |
| Bigarren emisio harmonikoa | -40 dbm sorta | |
| Antena Beamwidth (-3 DB) | E-plano | 36 graduko nom. (72 graduko angelu orretikoa) |
| H-plano | 72 graduko nom. (144 graduko angelu oso oretikoa) | |
| RF interfazea | Patch antena | |
| Tenperatura-tartea | -30 eta +55 c (erabilera-esparru estandarra), -40 eta +80 c (erabilera gehieneko barrutia) | |
| Betetzearen araudia | ETS 300 440 | |

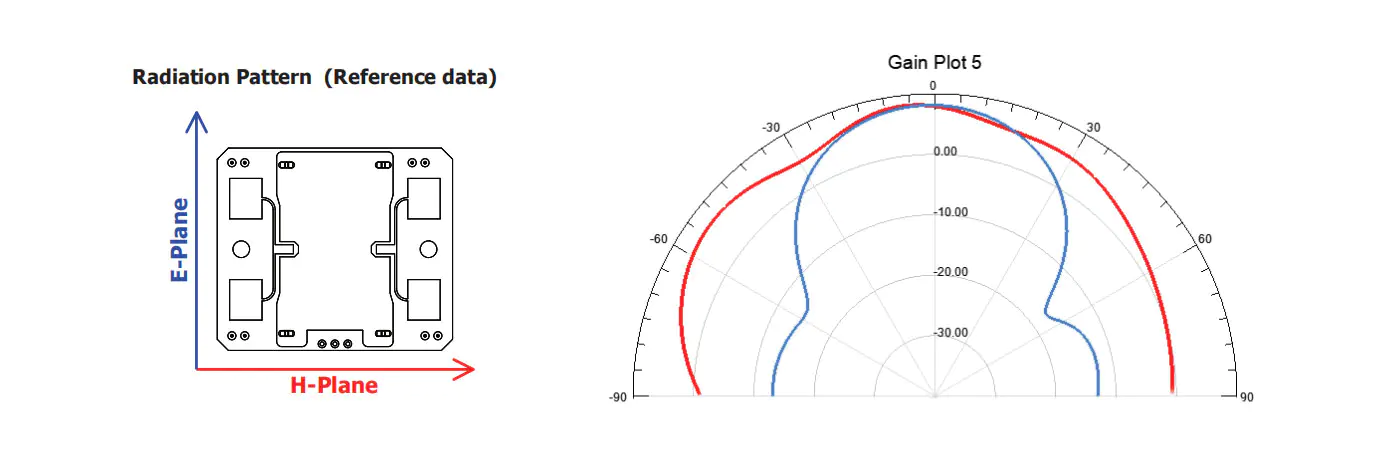

Erradiazio eredua
Sarrera laburra

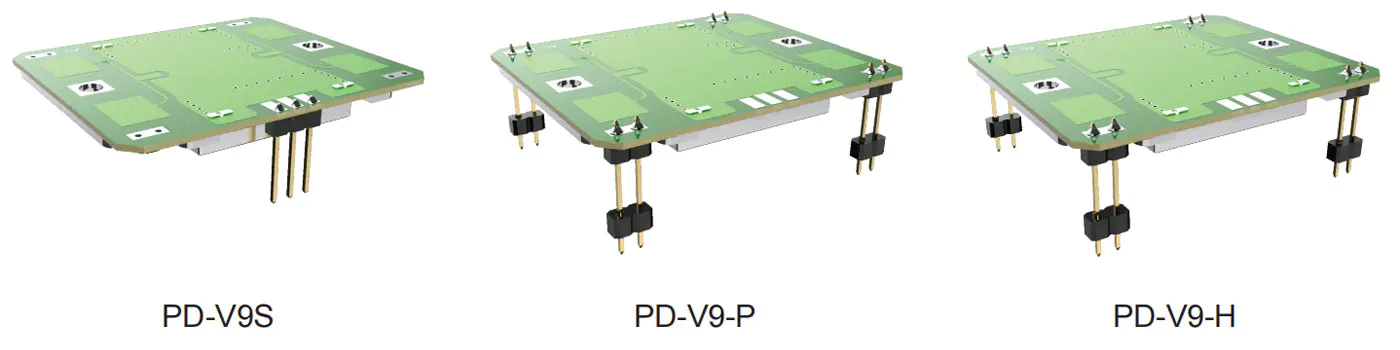

PD-V9 serieko distira sentsoreak X-Band-en funtzionatzen du. Eragiketa maiztasuna 10.525GHz maiztasun-tartean dago 10.687GHz. Erabiltzaileek pertsonalizatuan oinarritutako erosketak egin behar dituzte kokatuta dagoen herrialdearen maiztasun araudien arabera. Adibidez, 10.525GHz, 1 0,587GHz, 10.687GHz. PD-V9 serieko sentsoreak oso erabiliak dira segurtasun eta zaintza aplikazioen produktuetan, ate automatikoen sentsoreetan, sentsore mugikorretarako argiak, IOT sentsoreak, abiadura sentsoreak eta hainbat sentsore mugikorren produktuak.
Sentsoreak H-Plane angelu handiko detekzio handia eta ebanea angelu txikia hautematea du. Erabiltzaileek sentsorea angelu desberdinetan konpondu dezakete erabilitako moduan. Erabiltzaileek sentsorearen funtzionamendua ahalik eta txikiena izan nahi balute bezala, sentsorearen hornidura modua PWM (CybE Cycle) modua zehaztu dezakezu, eta horrek funtziona dezake lan korrontea modu eraginkorrean murrizteko.
Aurkitutako arazo posibleak
Erabiltzaileek honako gai hauek topatzen dituztenean jatorrizko sentsorea erabiltzen edo zuzenean ordezkatzen duten bitartean.
1. Lehen erabilera:
PD-V9-S x-banda doppler mikrouhin-sentsore modulua erabiltzen ari zarenean PIN irteerarekin lehenengo aldiz eta sentsibilitate handia edo sentikortasun nahikoa topatuz, lehenik eta behin, anplifikazio zirkuituaren igoera egoera egiaztatu beharko zenuke. Eta MCUk prozesatzeko seinaleak erabilitako kalkulu metodoa egokia den ala ez. Oro har, erraza da irtenbide bat aurkitzea.
2. Aurretik erabilitako sentsoreak zuzenean ordezkatzean sor daitezkeen gaiak:
Aurretik erabilitako sentsoreak zuzenean ordezkatzean, baliteke sentsibilitate handiko eta sentikortasun txikiko gaiak ere izan daitezkeela, erraz konpondu daitekeena. Besterik gabe, anplifikazio zirkuitua handitzea edo anplifikazio zirkuituaren irabazia txikitzea nahikoa da. Ez da MCUren seinale prozesatzeko algoritmoa kontuan hartu beharrik.
Laguntza hasiberriek behar dutenean:
PD-V9 serieko sentsoreak erabiltzen dituzun bitartean zailtasunak topatzen badituzu eta laguntza behar duzu. Gurekin harremanetan jar zaitezke posta elektroniko bidez. Oro har, erantzunak lor daitezke.
Produktuaren sarrera:
Produktuaren sarrera PDLUX-k aldatu eta hobetu dezake behar denean edozein unetan. Ez derrigorrez denek modu egokian jakinaraziko.
