PDLUX PD-M330-K 24GHZ MMWAVE LIFE Presentzia hautemateko sentsorea
Erabili FMCW eremua zehaztutako jendea hautemateko. Radar seinaleen tratamendua giza detekzio algoritmo zehatzarekin konbinatuz, giza detekzio sentsibilitate handia lor daiteke, giza helburuen mugimendunak eta geldi daitezke. Presentzia biologikoa (batez ere giza gorputza) antzematen da, hala nola, giza gorputza) detekzio-barrutian arnasketa eta bihotz taupadak atzematen ditu, giza gorputza gorputzeko mugimendurik gabe sentitu ahal izateko, lo egiteko jendea barne.
Eredua:PD-M330-K
Bidali kontsulta
Laburpen
Erabili FMCW eremua zehaztutako jendea hautemateko. Radar seinaleen tratamendua giza detekzio algoritmo zehatzarekin konbinatuz, giza detekzio sentsibilitate handia lor daiteke, giza helburuen mugimendunak eta geldi daitezke. Presentzia biologikoa (batez ere giza gorputza) antzematen da, hala nola, giza gorputza) detekzio-barrutian arnasketa eta bihotz taupadak atzematen ditu, giza gorputza gorputzeko mugimendurik gabe sentitu ahal izateko, lo egiteko jendea barne.
Zehaztapenak
| Eragiketa maiztasuna: | 24-24.2GHz |
| Karga puntuatua: | 800W (erresistentzia) / 300W (kapazitiboa) |
| Tentsio kalifikatua: | 100-240V AC, 50 / 60Hz |
| Irteerako seinalea: | On / Off Switch |
| Erreserba potentzia kontsumoa: | <0,4w |
| Instalazioaren altuera: | 2-3m |
| Detekzioaren erradioa: | > 3m (detekzio-barruti batekin) 1-3 metroko erradioa) mugitu detekzio erradioa 3-6 m-ra. |
| Argi kontrolerako gama: | 5-300LUX - Egunez |
| Atzerapena itzaltzea: | 5 segundo 3 minutura (multzoa) Behar den neurrian atzerapena itzaltzeko denbora) Babes maila IP20 |

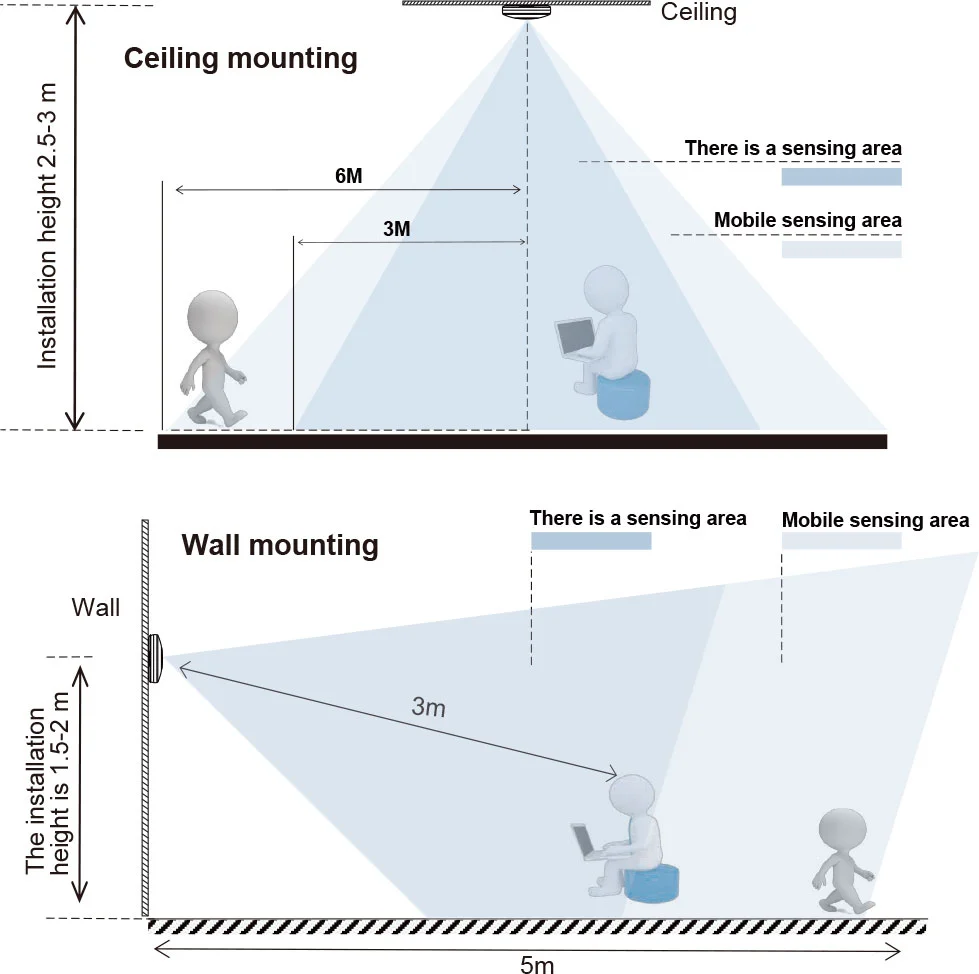

Detekzio eremuaren banaketaren diagrama eskematikoa
Funtzionatu
Egun eta gaua automatikoki identifikatu. Ingurunearen argia egokitu dezake zure nahiaren arabera: eguzkia piztu (maximoa) denean, egunez eta gauez funtzionatuko du. Ilargira (min) bihurtzen da, 10lux inguruaban baino gutxiagotan funtzionatuko du. Doikuntzari dagokionez, ikusi probak egiteko.
Denbora-atzerapena etengabe gehitzen da: lehenengo indukzioaren seinalea jasotzen duenean lehenengo induktorearen ondoren, denbora gehiago kalkulatuko da gainerako lehen aldiz oinarrizko atzerapenean. (Ezarri ordua)
Atzerapenaren doikuntza: behar den moduan ezar daiteke. Gutxieneko balioa 5 segundokoa da, eta gehienezko balioa 3 minutukoa da

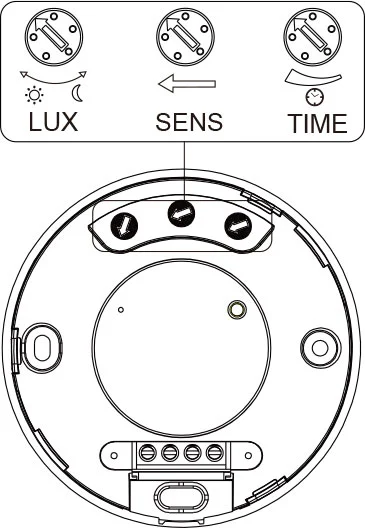

(1) Argi-kontrolerako ezarpena
Egokitu lan argia. Buelta erloju orratzen handitzeko eta biratu erlojuaren kontrako noranzkoan, gutxitzeko. Mini buelta denean, 10LUX-ri buruzko argi-kontrolaren azpitik bakarrik funtzionatuko du, maximora joaten denean, edozein argi-kontrol funtziona dezake.
(2) Denboraren ezarpena
Denbora karga lanaren ezarpenak doitu. Buelta erloju orratzen handitzeko eta anticlock noranzkoan biratu. Denboraren ezarpena 3min ingurukoa da maxira, eta denbora ezarpena 5SEC ingurukoa da min txanda denean.
(3) detekzio-barruti ezarpena (sentsibilitatea)
Detekzioaren distantzia minimoa da erlojuaren kontrako noranzkoan beherantz biratzean, eta gehienez erloju orratzen behealdean.
Radar detekzioaren xede gehienak 6M lerro zuzeneko distantzia da giza gorputzaren eta sentsorearen artean, eta detekzio-tartea 1-6 milioi da.
OHARRA: Argia automatikoki egon dadin, segundo bat hartuko du sentsorea beste mugimendu bat hautemateko prest egon aurretik, hau da, seinaleak bakarrik atzeman du segundo batzuk geroago, argia auto-on.
Batez ere atzerapen denbora egokitzeko seinalea hauteman zuen eta auto-ontziratzea automatikoki autoz egin arte. Zure beharra praktikoari atzerapen denbora defini dezakezu. Baina hobe duzu atzerapen denbora txikiagotzea energia aurrezteko mesedetan, izan ere, infragorriko sentsoreak etengabeko sentsazioaren funtzioa du, hau da, atzerapen-denboraren aurretik atzemandako edozein mugimenduak tenporizadorea berriro abiaraziko du eta argia mantenduko da hautemateko barrutian gizakia badago bakarrik.

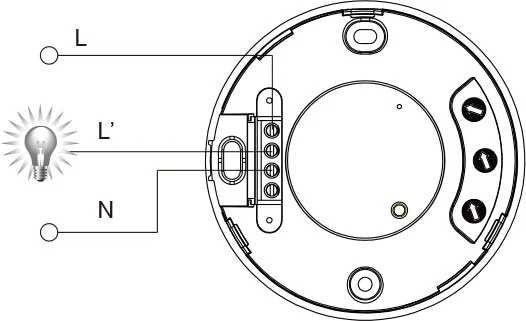

Konexio-alanbre diagrama
● Konektatu n, l potentziarekin;
● Konektatu n, l 'karga.

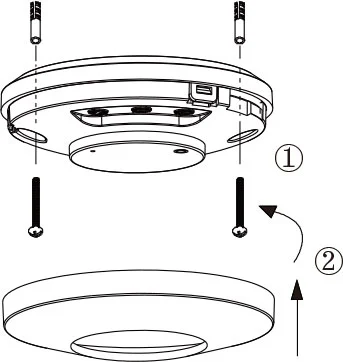

Instalatzeko instrukzioa
Oharra:
Instalatu aurretik itzali potentzia
Saiatu
1. Biratu Luxen eskuko erlojuaren noranzkoan gehienez (eguzkia). Buelta ordua erlojuaren kontrako erlojua gutxieneko. Zentzuzko sentsoreen eskuan erlojuaren noranzkoan gehienez.
2. Piztu ondoren, etengabeko seinalerik hautematen ez bada, kontrolatutako karga 5 segundo igaro ondoren 3 minutura geldituko da.
3. Behin hauteman, karga funtzionatzen ari da eta argiaren argia piztuta dago. 5 segundo eta 3 minuturen ondoren, etengabeko seinalerik ez bada hautematen, argiaren argiztatzaileak funtzionatzeari uzten dio. Seinale bat hautematen bada 5 segundo igaro ondoren, karga lanean hasi behar da, argiaren argia piztu behar da eta 5 segundotan 3 minuturen buruan lan egin behar da. Une honetan, ez da seinale jarraitua hautematen.
4. Biratu Luxen eskuineko erlojuaren kontrako noranzkoan. Proba 10lux edo goiko aldean egiten bada, karga ez da lan egin behar karga induktiboaren funtzionamenduaren ondoren; Baina detekzio-leihoa objektu opaku batekin estaltzen baduzu (eskuoihala, etab.), Karga funtzionatuko du. Zentzumen seinaleak izan ezean, karga 5 segundotan 3 minutura arte utzi beharko litzateke.
Eskuliburu hau produktu honen egungo edukien programaziorako da, fabrikatzailearen aldaketak eta aldaketak daude abisurik gabe!
Debekatuta dago instrukzioaren eskuliburuaren edukia kopiatzea enpresaren baimenik gabe beste edozein helburuetarako.
