PDLUX PD-V12360A / B K-Band Sentsibilitate handiko Mugimendu Sentsorea Smart Switch & Security
PDLUX PD-V12360A / B K-Band Smart Switch & Security-ren Sentsorearen Sentsorea Pdlux talde teknikoak garatutako patente-sentikortasun sentsore patentea da K-Band 360 graduko detekziorako. Horrek V12360a eta V12360b biltzen ditu. A eta B arteko aldea detekzio erradio desberdinetan dago.
Eredua:PD-V12360A/B
Bidali kontsulta
PD-V12360A / B 24.125GHz Mikrouhin Mugimendu Sentsorea
Eskabide
.Switch Intelligent
.Horma zintzilikatzeko etengailua
.Intrudle antzematea
PD-V12360 serieko sentsorea garatutako sentsibilitate handiko sentsore patentea da PDLUX talde teknikoa K-Band 360 graduko detekziorako. PDLUX PD-V12360A / B K-Band Smart Switch & Security Sentsorearen Sentsorearen Sentsoreak eta V12360a eta V12360b. A eta B arteko antzezpena detekzio desberdinetan datza Radii. Altuera baxuan instalatuta dagoenean, V12360a detekzio angelua hori baino handiagoa da v12360b. V12360a-ren 360 graduko detekzio angelua 120 gradukoa da (mesedez, ikusi beheko irudira), produktuak 5 baino gutxiago dituzten produktuak instalatzeko erabil daitekeena neurgailuak. V12360b-ren 360 graduko detekzio angelua 80 gradukoa da, erabil daitekeena 10 metro baino gutxiagoko altuera duten produktuak instalatzeko. (Mesedez, ikusi honako hau Irudia). Detektatzeko sentsibilitatearen luzapena seinalearen arteko erlazioaren araberakoa da Erabiltzaileak diseinatutako anplifikazio zirkuitua eta MCUko programa algoritmoak. Sentsore analogiko mota honen aplikazio sorta zabala eta malgua dela eta. Oraindik da oso erabilia.

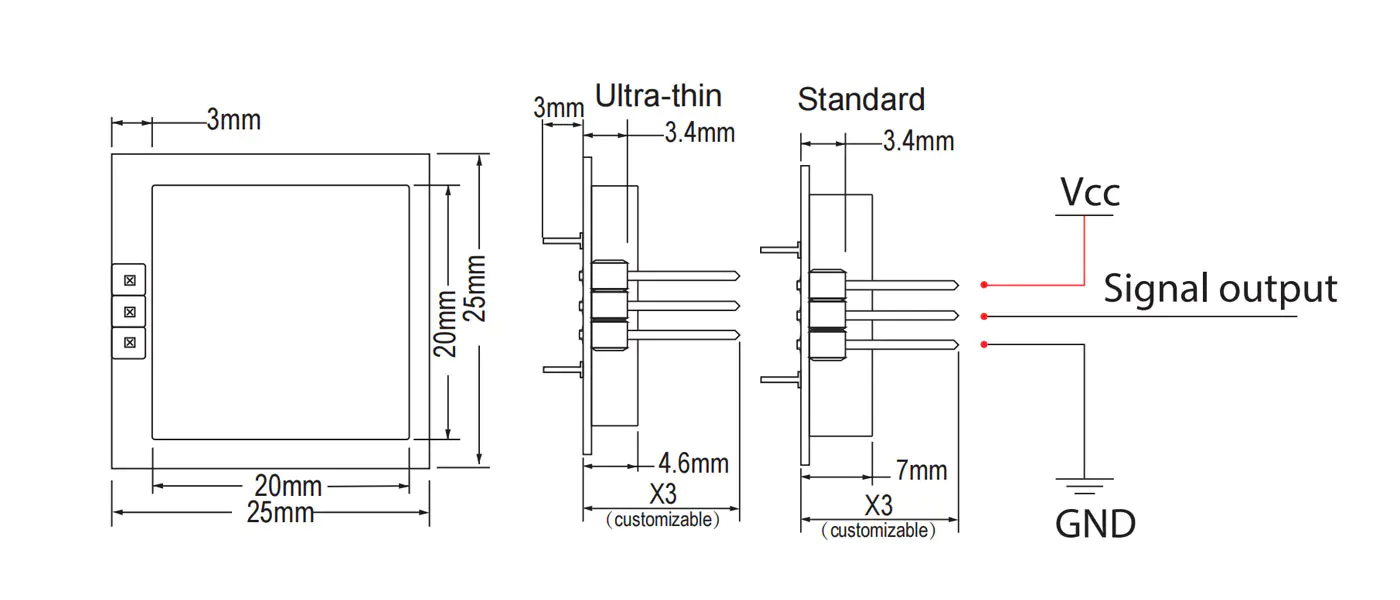

Produktuen tamaina

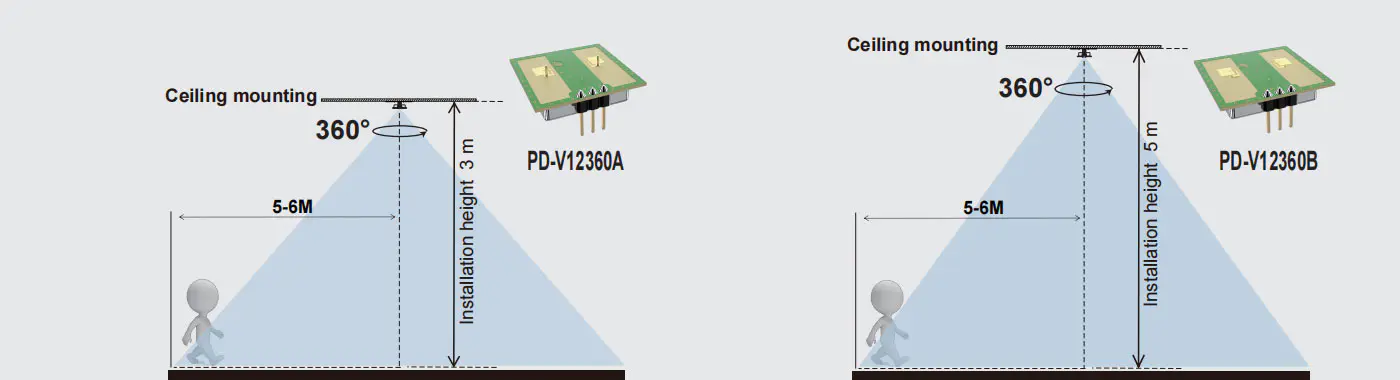

Detekzio-barrutia
Parametro teknikoak
| Parametro | Ohar | Lau | Trukatu | Max | Unitate |
| Hornidura tentsioa | VCC | 3.0 | 5.0 | 5.25 | V |
| Egungo kontsumoa | Ekc | 20 | 35 | 38 | Mari |
| Eragiketa modua | PWM-k bultzatuta, lan korrontea 3-15mailan kontrolatu dezake | ||||
| Pultsuaren zabalera | Tpulse | 10 | μs | ||
| Funtzionamendu tenperatura | Tontor | -30 ~ + 85 | ℃ | ||
| Biltegiratze tenperatura | Tstg | -10 | +60 | ℃ | |
| Denbora egonkorra |
|
<5 | μsec | ||
| Zarata |
|
3.5 | 4.0 | 4.5 | mvrms |
| Maiztasun ezarpena | f | 24.000 | 24.125 | 24.250 | Arab |
| Erradiatutako potentzia (authP) | Zutu | <2.0 | <2,5 | <3,0 | mw |
| Biltegiratze giroaren hezetasuna | % 45 ~% 65 | Guparatu | |||
KONTUZ: Benetako detekzio-tartea zirkuituaren seinale-handitzearekin lotuta dago, PCBAren diseinu orokorra eta MCUren atalasea.
Oharra: erradiatutako emisioak FCC eta CE arauak betetzeko diseinatuta dago.
Oharra2: jasotako seinalearen indarra (RSS) 70db-ko bideen galera guztira neurtzen da.
OHARRA: Zarata-tentsioak 10hz-tik 100Hz-ra neurtzen dira irteerako portuan, ganbera anekokiko baten barruan. Oharra4: Pultsu eragiketa
Oroigarri berezia
Zirkuituaren taularen lodiera osoa 0,52 mm baino ez da. PINetara gehiegizko alboko indarra aplikatzeak kobrezko papera apurtzea eragin dezake. Eragin sentsorearen akatsa.
