Zero Zeharkako Teknologia Infragorriko Sentsorea

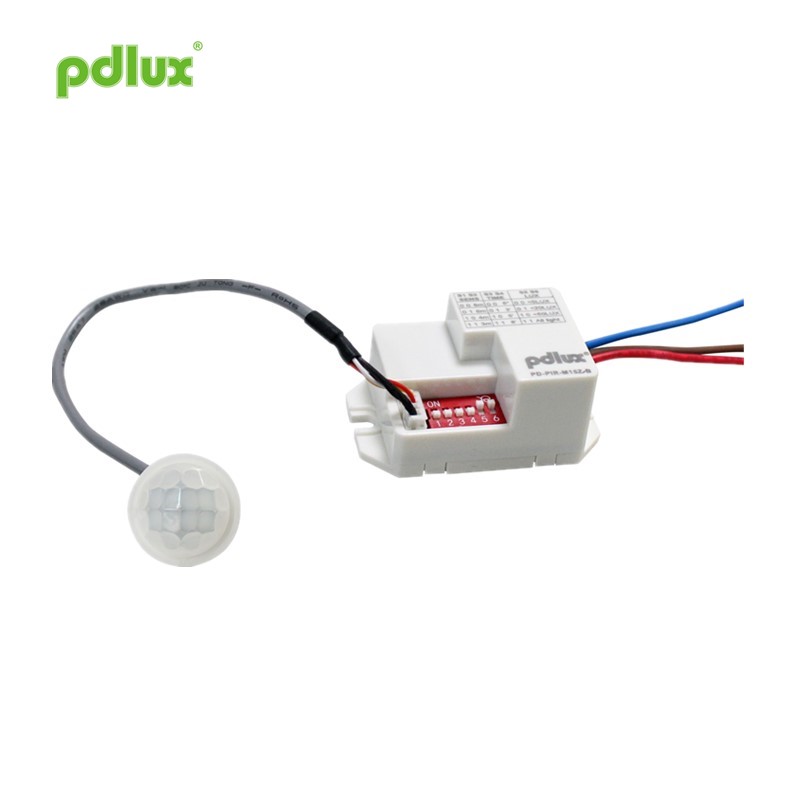

PD-PIR-M15Z-B Sentsore infragorriaren instrukzioa

Laburpen

Zero Crossing Technology Infraged Sensor infragorri sentsorearen azken bertsioaren teknologia digitala da. Hartu jamming aurkako SMD infragorri sentsorea. Finier lenteak sentsorearen egoeraren adierazlea eta sentsore fotosentikorra ditu. Zero Zeharkako Teknologia Infragorriaren Sentsoreak uhin sinusoidalen kalkulu zehatz digitala hartzen du uhin zero puntuko etengailuen teknologia, bultzada korronte gaitasun handia duena eta produktu konbentzionalekin parekagarria ez dena. Karga desberdinekin lotu daiteke. Xehetasunak ikusteko, ikusi sarrera hau.

Funtzioa

Zero Crossing Technology Infragorriko sentsorearen zehaztapenak

Energia iturria: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Karga guztiak: 1200W gehieneko ¼ˆ ¼ˆ 220-240VAC ï¼ ‰
600W gehieneko 100-130VACïV ‰
Korronte handikoa: 50A / 500ÎS
Detekzio angelua: 100 °
Laneko tenperatura: -20 ~ + 40 ° C
Laneko hezetasuna:% 93% HR

Sentsorearen informazioa

Aplikazio

Zero Crossing Technology Infragorria sentsorea edozein produkturekin erabil daiteke, edo modu independentean instalatu eta erabil daiteke. Bi instalazio metodo daude: horma eta sabaia.
Adibidez, gehitu sentsorea, argiztapen normal batetik sentsore automatikoaren lanparara.

Konexio-hari diagrama 1. Konektatu marroia eta urdina boterearekin; 2. Konektatu gorria eta urdina kargarekin.

Arreta
â— Instalatzaileak elektrizista edo esperientzia egokia izan beharko luke;
â— Ez instalatu makina hau eguzki-argia zuzenean jasan duten lekuetan, korrontea eta tenperatura nabarmen aldatzen diren tokietan, hala nola klimatizazioan eta berokuntzan;
â— Ez aukeratu kulunkako objektuak instalazio oinarri gisa;
â— Sentsorizazio barrutiaren aurrean, ez da egon behar antzematen duten eragozpenik edo objektu mugikorrik.
â— Zenbat eta giro tenperatura altuagoa, orduan eta sentsibilitate txikiagoa izango du sentsoreak! Eskuzko detekzio distantzia nominala giro tenperatura 22-24 ° C-koa denean.
Fabrikan, sentsibilitatea 6 metrokoa da.

Oharra
1. Orientatu sentsorearen lentearen zatia giza gorputza normalean mugitzen den lekurantz.
2. Lentearen zatia argi naturala iristen den tokian dago, lentearen barruko sentsore fotosentikorrak ingurumenaren argitasuna hobeto hauteman dezan.
OHARRA: Giza gorputzaren altuera desberdina da, mugimenduaren abiadura desberdina da, sentikortasuna ere desberdina da. Mugitzeko abiadura 1,0 eta 1,5 m / seg-koa da. Pertsona baten tamaina eta mugimendu abiadura aldatzen badira, detekzio distantzia ere aldatzen da.

ADI:
Sentsorearen produktua lehenengo aldiz erabiltzen hasten zarenean, honako elementu hauei erreparatu behar diezu:
1. Lehen potentziak 30 segundo itxaron behar ditu, sentsoreak detektatu dezakeen lekutik urrun egon behar du. Argia automatikoki itzali ondoren, giza gorputza sentsorearen detekzio barrutian sartu eta mugimenduaren noranzko arruntean mugitzen da. Sentsoreak karga detektatu eta kontrolatu dezake lanean hasteko.
2. LUX doikuntza metodoak, atzerapen denbora eta sentsibilitatea, kontsultatu A, B eta C diagrametako edukia funtzionamendurako.

Produktu hau erabiltzerakoan, doitu sentsibilitatea behar duzun posiziora. Ez egokitu sentsibilitatea gehienez, okerreko ekintzak direla eta, produktuak normal funtzionatu ez dezan. Animalia txikiek eragindako mugimenduak eta sare elektrikoaren interferentziak produktuak gaizki funtzionatzea eragin dezake.
Produktuak normal funtzionatu ezin duenean, saiatu sentsibilitatea behar bezala murrizten eta probatu.

Eskuliburu hau produktuaren programazioaren edukia da, ez dizugu bereizita jakinaraziko. Erabat debekatuta dago instrukzio eskuliburuaren edukia beste edozein helburuetarako kopiatzea enpresaren baimenik gabe.
