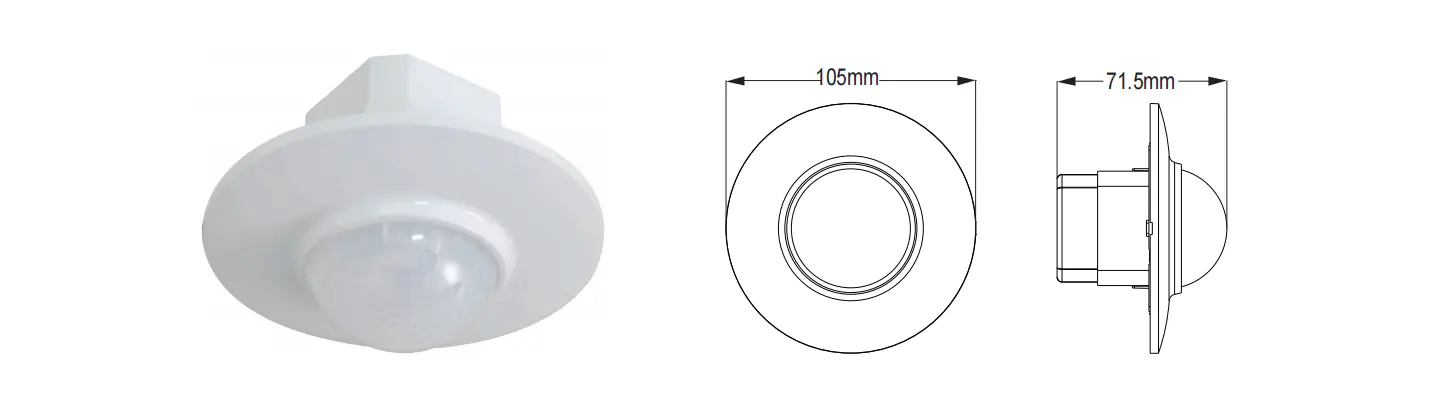

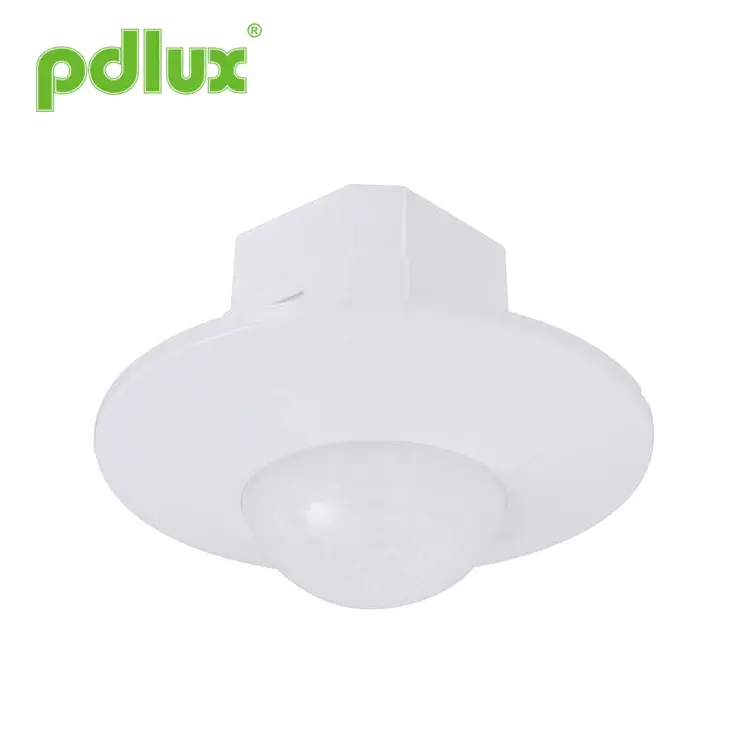

PD-PIR200A Sabaiko 360°-ko mugimendu-sentsore infragorria

Laburpena

Produktua energia aurrezteko etengailu berria da, sentsibilitate detektagailu ona, zirkuitu integratua eta SMT hartzen ditu. Automatismoa, seguru erosoa, energia aurrezteko eta funtzio praktikoak biltzen ditu. Barruan detektagailu batek sorta zabaleko detekzio-eremu bat osatzen du, gizakiaren energia infragorria erabiltzen du kontrol-seinale iturri gisa, karga berehala abiarazi dezake detekzio eremuan sartzen denean. Eguna eta gaua automatikoki identifikatu ditzake. Erraza da instalatzen eta asko erabiltzen da, power show eta ikuskizun detektatzeko funtzioak dituena.

Zehaztapenak

Energia iturria	220-240VAC/100-130VAC	Potentzia-maiztasuna	50/60Hz
Karga erresistentea	1200 W gehienez. 230V/600W gehienez. 110V	Ordua ezartzea:	min: 8 ± 3 segundo gehienez: 7 ± 2 min (erregulagarria)
Detekzio angelua	360º	Detektatzeko tartea (22 °C)	8 m Gehienez (dia.) (erregulagarria)
Argi-kontrola	<3LUX eguneko argia (erregulagarria)	Laneko tenperatura	-10°C~+40°C
Energia-kontsumoa	0,45 W (estatikoa 0,1 W)	Instalazioaren altuera	2,5~3,5m
Detektatzeko mugimenduaren abiadura	0,6-1,5 m/s	Laneko hezetasuna	<93% RH

Oharra: Karga desberdinak paraleloan erabiltzen direnean, beharrezkoa da guztiz ulertzea karga, eta korronte bereziki handia duen kargak erreleari kalte goiztiarra eragingo dio induktorearen barruan. Erabiltzen ari den kargari buruzko ziurgabetasun handia badago, berritu bat Sarrera-korrontea jasateko bereziki diseinatutako bertsioa pertsonalizatu daiteke.

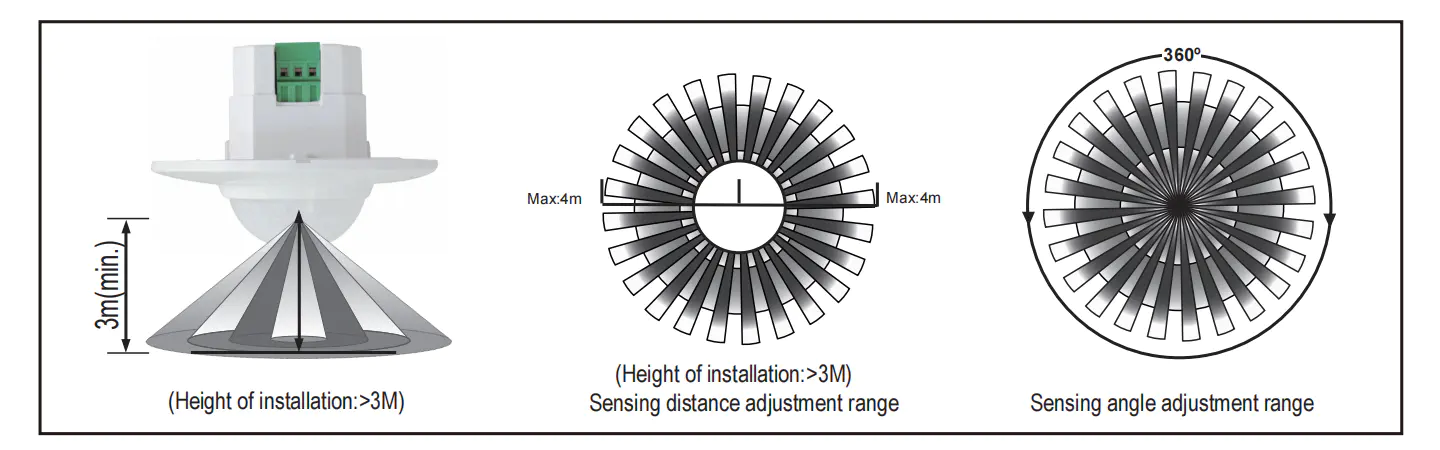

Sentsoreen informazioa

Funtzioa

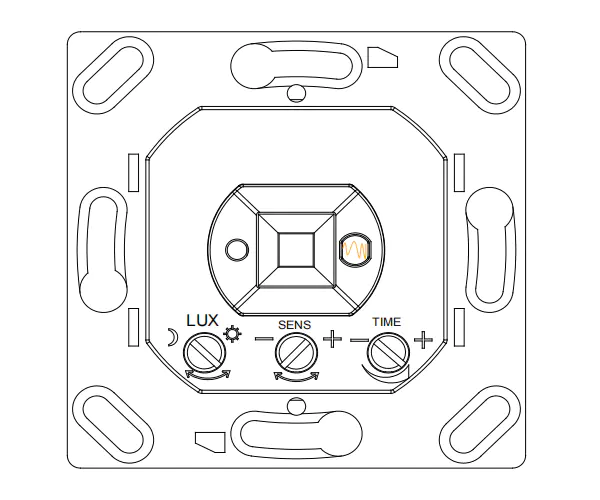

·Identifikatu eguna eta gaua automatikoki. Argi-kontrola zure nahiaren arabera doi dezakezu: EGUZKIra biratzean (gehienez), egunez eta gauez funtzionatuko du. MOON-era (min) bueltan, 3LUX zirkunstantzia baino gutxiago baino ez du funtzionatuko.
·Detekzio-eremua instalazio-posizioaren eta detekzio-eremuaren arabera ezar daiteke.
·Detekzio ikuskizuna: LEDak segunduko bi aldiz keinu egingo du seinalea jasotzean.
·Denbora-ezarpena etengabe gehitzen da: lehenengo induktorearen ondoren bigarren indukzio-seinalea jasotzen duenean, egingo du kalkulatu denbora berriro lehen aldiz oinarrizko ezarpenean. (Ezarri ordua)
·Denboraren ezarpenaren doikuntza: zure nahiaren arabera ezar daiteke. Gutxienekoa 8±3 segundokoa da; gehienezkoa. 7±2min.

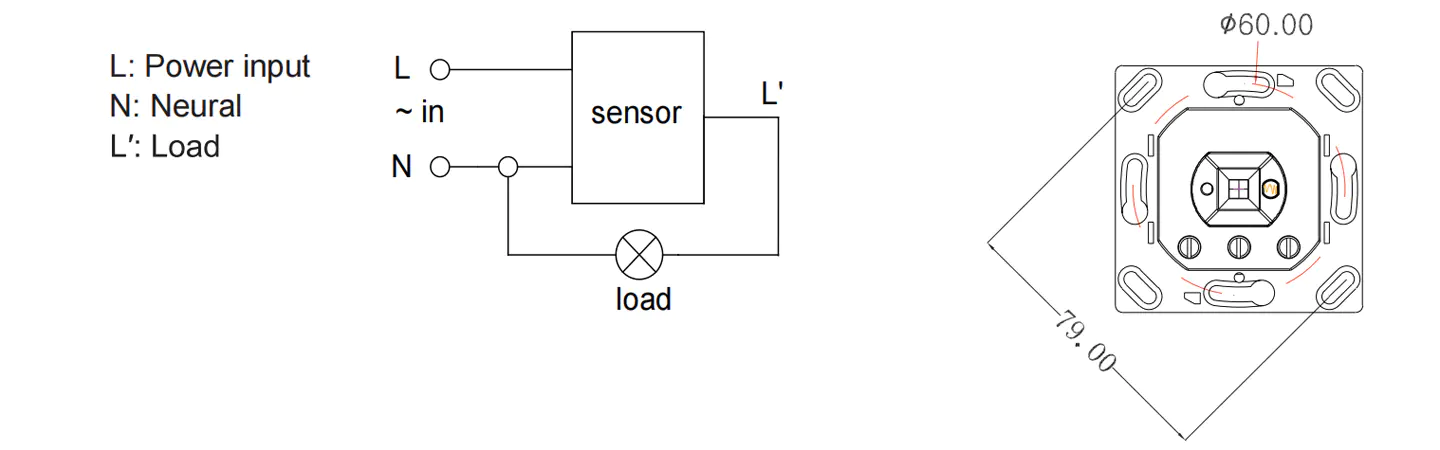

Konexio-kable diagrama



KONTUZ: Produktu hau erabiltzen duzunean, egokitu sentsibilitatea behar duzun posizio egoki batera, mesedez ez egokitu sentsibilitatea gehienez, produktua ez dadin saihesteko. Mugimendu okerrak eragiten duen normalean lan egiten du. Sentikortasuna altuegia denez, haizeak hosto eta gortinak, animali txikiek eta sare elektrikoaren eta ekipo elektrikoen interferentziaren ondorioz mugimendu okerrak erraz hautematen dituzte. Horiek guztiak eramaten dute produktua ez du funtzionatzen normalean!
Produktuak normalean funtzionatzen ez duenean, saiatu sentsibilitatea behar bezala jaisten eta gero probatu.

Oharrak

Elektrizistak edo esperientziadun gizon batek instalatu behar du.
Saihestu ezinegona objektuetan instalatzea.
Ez luke oztoporik eta objektu mugikorrik egon behar detekzio-leihoaren aurrean detekzioa eragiten.
Saihestu airearen tenperatura aldatzeko guneetatik gertu instalatzea, hala nola, aire girotua, berogailu zentrala, etab.
Zure segurtasuna kontuan hartuta, mesedez, ez ireki estalkia instalatu ondoren engandea aurkitzen duzunean.
Produktuaren eta argibideen artean aldea badago, mesedez, jo produktua batez ere.

Arazoren bat eta modu konponduta

Kargak ez du funtzionatzen:
a.Mesedez, egiaztatu potentzia eta karga konektatzea zuzena dela.
b.Egiaztatu zama ona den.
c.Egiaztatu lan-argia argi-kontrolarekin bat datorren.

Sentsibilitatea eskasa da:
a.Mesedez, egiaztatu seinaleak jasotzeko detekzio-leihoaren aurrean oztoporik dagoen.
b.Mesedez, egiaztatu giro-tenperatura altuegia den.
c.Mesedez, egiaztatu seinaleen iturria detekzio eremuetan dagoen.
d.Mesedez, egiaztatu instalazioaren altuera argibidean agertzen den altuerarekin bat datorren.
e.Mesedez, egiaztatu mugitzen den orientazioa zuzena den.

Sentsoreak ezin du karga automatikoki itxi:
a. Egiaztatu detekzio-eremuetan etengabeko seinaleak dauden.
b. Egiaztatu denbora-ezarpena luzeenean ezarrita dagoen.
c. Egiaztatu potentzia instrukzioarekin bat datorren.
d. Egiaztatu tenperatura aldaketa sentsorera hurbiltzen den, hala nola, aire girotua edo berogailu zentrala, etab



·Ingurune desberdinetan erabiltzen denean, mesedez ez egokitu sentsibilitatea handienera.
Horrek erraz funtzionamendu txarra ekar dezakeelako.
● Mesedez, berretsi instalazio profesionalarekin.
●Mesedez, moztu elikadura hornidura instalatzeko eta kentzeko eragiketak baino lehen.
●Ziurtatu korrontea moztu duzula segurtasun-helburuetarako.
●Eragiketa desegokiak galerak eragin zituen, fabrikatzaileak ez du inolako erantzukizunik hartzen.
Produktuaren kalitatea eta fidagarritasuna sustatzeko konpromisoa hartzen dugu, hala ere, osagai elektroniko guztiek eraginkortasunik gabeko bihurtzeko probabilitate batzuk dituzte, eta horrek sometroubleak eragingo ditu. Diseinatzean, diseinu erredundanteei erreparatu diegu eta segurtasun-kuota hartu dugu arazorik ekiditeko. Instrukzio hau, gure baimenik gabe, ez da kopiatu behar beste helburuetarako.
